Панели устанавливаются вплотную друг к другу без образования руста. Монтаж панелей может осуществляться вертикально, горизонтально, диагонально.
Название | Фасадная рейка |
Тип крепления | Скрытый |

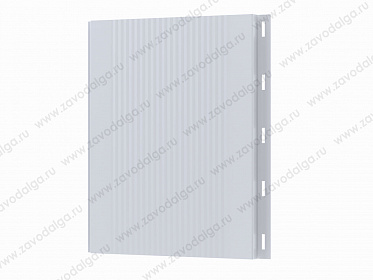

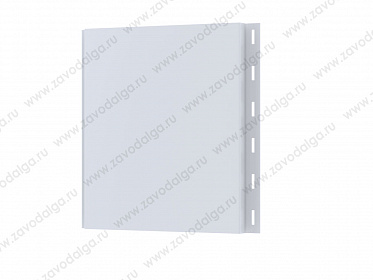

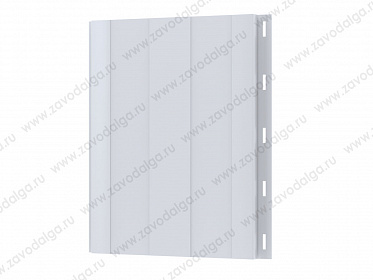

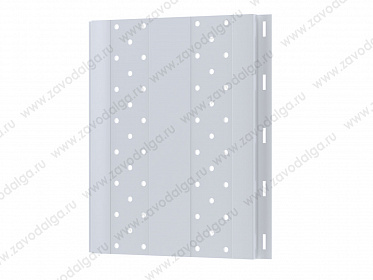

Вид лицевой поверхности | Гладкая, линеарная, гофрированная, перфорированная |
Дизайнерская и монтажная ширина (Дш,Мш), мм | 175 |
Габаритная ширина (Гш), мм |
199 |
Длина L, мм | 1000-6000 (перфорированная 1000-2000) |
Стандартная глубина (Г), мм | 15 |
Расчет панелей "Фасадная рейка" при проектировании осуществляется двумя способами:
1) с использованием панелей стандартных типоразмеров по длине (подрезка изделий осуществляется по месту при монтаже);
2) с использованием индивидуальных размеров каждого изделия по длине (подрезка во время монтажа исключается).
Материал | Толщина металла |
Сталь холоднокатанная, горячеоцинкованная | 0,5 мм; 0,7 мм |
Сталь нержавеющая | 0,4 мм; |
Алюминий |
0,7 мм |
Титан-цинк | от 0,65 мм |
Полимерно-порошковое покрытие PolyUral позволяет реализовать многообразие цветовых решений (глянцевый, матовый,суперматовый, муаровый, перламутровый, с лаком), а постоянно обновляющееся оборудование и освоение новых технологий дает возможность нанесения имитации различных фактур (под дерево, камень, медь и др.материалов) и использования в производстве перфорации. Дополнительно панель "Фасадная рейка" может быть оснащена акустическим материалом, светодиодной и/или точечной подсветкой.

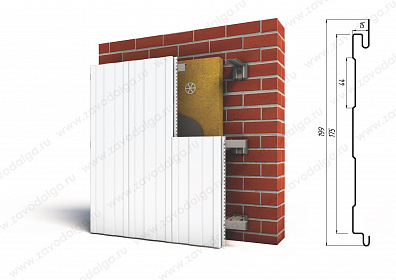

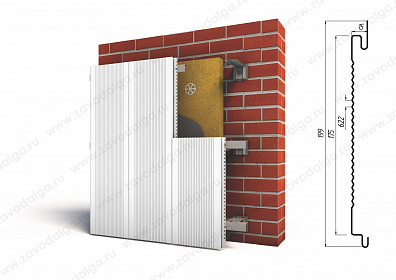

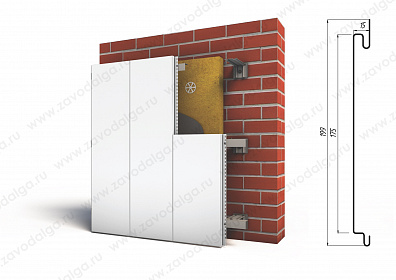

- горизонтальная система с креплением в строительное основание
- вертикальная система с креплением в строительное основание
- вертикальная система с креплением в межэтажные перекрытия
- горизонтально-вертикальная система с креплением в межэтажные перекрытия
Выбор необходимого вида фасадной подконструкции производится на основании прочностного расчета.
Узлы и варианты крепления комплектующих, используемых при монтаже панелей "Фасадная рейка", представлены в СТО 12582384-2018 (технический стандарт).
ДОКУМЕНТАЦИЯ
СертификатыТехническое свидетельство СНВФ АЛГА
СТО 12582384-2018 (технический стандарт).
Заказ фасадных панелей
Заказ панелей производится по спецификации из проекта или при помощи стандартного бланка заказа фасадных панелей АЛГА (ссылка на документ в разделе Документация)
Упаковка, транспортировка
Фасадные панели упаковываются в стяжки или в деревянные короба с использованием гофрокартона, полиэтиленовой пленки. Усиленные короба предусматривает двухярусную погрузку и перевозку изделий автомобильным транспортом, ж/д и морскими контейнерами.
Маркировка
На каждом упаковочном месте (стяжка или короб) есть маркировочная бирка с указанием наименования Заказчика, наименования изделия, количества, цвета по шкале RAL или RR, толщины металла, информации о производителе, контактных данных.
Хранение
Хранение фасадных панелей должно осуществляться в неотапливаемом помещении без прямого воздействия солнечных лучей, дождя или конденсата (условия 3 по ГОСТ 15150-69).
При нормальных условиях разрешено хранение в фирменной упаковке в течение одного месяца.
При длительном (более 1 месяца) хранении фасадных панелей необходимо делать отверстия в упаковочной пленке в боковых плоскостях короба для проветривания изделий.
Монтаж и эксплуатация
Монтаж изделий должен производиться в соответствии с инструкциями поставщика.
Не допускается производить крепление, стыковку и резку методом сварки; применять газоплазменные резаки и абразивные круги.
Образовавшуюся стружку удалять с поверхности непосредственно после окончания работы.
Содержание фасадов зданий включает в себя мероприятия по техническому обслуживанию: плановые и внеплановые осмотры (обследования), а также текущий ремонт.
Плановые осмотры фасадов проводятся управляющими структурами совместно с эксплуатирующими организациями один раз в год в период подготовки к весенне-летней эксплуатации.
Внеплановые осмотры (обследования) фасадов должны проводиться после стихийных бедствий (пожары, ураганные ветры, оползни и др.), а также при обнаружении таких дефектов, как появление и развитие трещин, разрушение элементов фасада с угрозой выпадений, обрушений и т.д.
Межремонтный срок для фасадов установлен 10 лет, а для зданий, расположенных в центральной части города или на основных магистралях, - 5 лет.
Во избежание образования на стенах грязевых потеков и ржавых пятен металлические детали крепления (кронштейны пожарных лестниц и флагодержателей, ухваты водосточных труб и т.д.) следует располагать с уклоном от стен. Все закрепленные к стене элементы должны быть обработаны антикоррозионными лакокрасочными материалами.
Собственники здания обязаны по мере необходимости очищать и промывать фасады.
