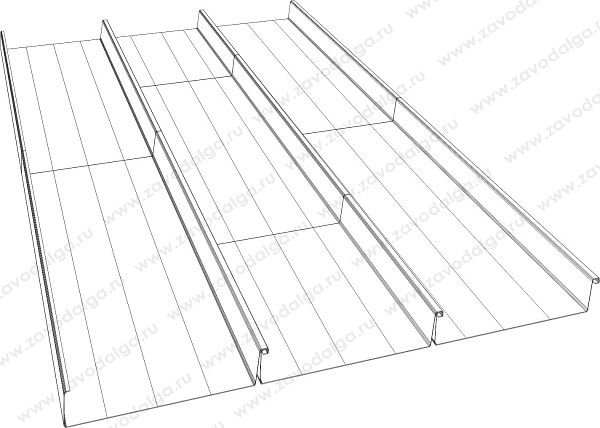

Фальцевые картины могут располагаться поперёк ската (лежачее/горизонтальное соединение) и вдоль ската (стоячее/вертикальное соединение).
Название | Картина фальцевая |
Тип соединения | Двойной стоячий или лежачий фальц |
Базовая ширина картин (монтажная/габаритная), мм | 554/570 |
Регулируемая ширина картин, мм | 200…700 |
Длина картин, мм | до 12000 |
Сталь холоднокатанная, горячеоцинкованная |
0,45 мм 0,5 мм 0,7 мм |
Сталь нержавеющая |
0,45 мм 0,5 мм |
Алюминий |
0,7 мм 1,0 мм |
Медь |
0,5 мм 0,7 мм 0,8 мм |
Доступные покрытия | Полиэстер |
PURAL | |
PVDF | |
PolyUral (все коллекции) |
Монтаж фальцевых картин производится на сплошное основание.
Соединение фальцевых картин между собой производится посредством фальцевания - способа монтажа элементов металлической кровли, при котором края соседних листов металла особым образом сгибают и прочно соединяют друг с другом без применения сквозного крепления.
Фальцевые соединения бывают лежачими/горизонтальными и стоячими/вертикальными, одинарными и двойными. Наиболее герметичным и влагонепроницаемым является двойной стоячий фальц.
Для крепления фальцевых картин к основанию используются кляймеры - зажимные скобы, которые закатываются в фальц, обеспечивая отсутствие сквозных отверстий в кровле. Кляймеры могут быть неподвижными и скользящими. Скользящие кляймеры применяются при использовании картин длиной более 6-8м (в зависимости от сырья и климатической зоны объекта.
Расчет необходимого количества кляймеров для крепления фальцевых картин, а также фальцевых элементов примыканий и обрамления кровли выполняется специалистами Завод АЛГА.
Заказ фальцевых картин
Заказ фальцевых картин производится по спецификации из проекта или при помощи стандартного бланка заказа (ссылка на документ в разделе Документация)
Упаковка, транспортировка
Фальцевые картины упаковываются в деревянные короба с использованием гофрокартона, полиэтиленовой пленки. Короб предусматривает двухъярусную погрузку и перевозку изделий автомобильным транспортом, ж/д и морскими контейнерами.
Маркировка
На каждом упаковочном коробе есть маркировочная бирка с указанием наименования Заказчика, наименования изделий, количества, цвета по шкале RAL или RR, толщины металла, информации о производителе, контактных данных.
Хранение
Хранение фальцевых картин должно осуществляться в неотапливаемом помещении без прямого воздействия солнечных лучей, дождя или конденсата (условия 3 по ГОСТ 15150-69).
При нормальных условиях разрешено хранение в фирменной упаковке в течение одного месяца.
При длительном (более 1 месяца) хранении фальцевых картин необходимо делать отверстия в упаковочной пленке в боковых плоскостях короба для проветривания изделий.
Монтаж и эксплуатация
Монтаж изделий должен производиться в соответствии с инструкциями поставщика.
Не допускается производить крепление, стыковку и резку методом сварки; применять газоплазменные резаки и абразивные круги.
Образовавшуюся стружку удалять с поверхности непосредственно после окончания работы.
Защитная пленка (при наличии) должна быть снята с изделий сразу после окончания монтажа, но не позднее, чем через 3 месяца и при температуре воздуха не ниже минус 5 гр.
Содержание кровель зданий включает в себя мероприятия по техническому обслуживанию: плановые и внеплановые осмотры (обследования), а также текущий ремонт.
Плановые осмотры кровель проводятся управляющими структурами совместно с эксплуатирующими организациями один раз в год в период подготовки к весенне-летней эксплуатации.
Внеплановые осмотры (обследования) кровель должны проводиться после стихийных бедствий (пожары, ураганные ветры, оползни и др.), а также при обнаружении таких дефектов, как появление и развитие трещин, разрушение элементов кровли с угрозой выпадений, обрушений и т.д.
Собственники здания обязаны по мере необходимости очищать и обслуживать кровли.
