Усовершенствованный замок в верхней и нижней части кассеты обеспечивает надежность антивандальной системы скрытого крепления и придает фасаду классический вид.
выполненные проекты
| Высота дизайнерская (ДВ), мм | 100-2500 |
| Высота монтажная (МВ), мм | 120-2520 |
| Высота габаритная (ГВ), мм | 165-2565 |
| Ширина дизайнерская (ДШ), мм | 100-2500 |
| Ширина монтажная (МШ), мм | 120-2520 |
| Ширина габаритная (ГШ), мм | 100-2500 |
| Глубина стандартная (СГ), мм | 25 |
| Глубина регулируемая (РГ), мм | 25-30 |
| Руст регулируемый горизонтальный (РРГ), мм | 20...30 |
| Руст регулируемый вертикальный (РРВ), мм | 2...30 |
| Тип крепления | Скрытый |
Расчет фасадных кассет при проектировании осуществляется двумя способами:
1) с использованием кассет стандартных типоразмеров (подрезка изделий осуществляется по месту при монтаже);
2) с использованием индивидуальных размеров каждого изделия (подрезка во время монтажа исключается).
При проектировании и выборе размеров кассет, необходимо руководствоваться перечнем стандартных размеров кассет в зависимости от используемого сырья.
| Материал | Толщина металла |
| Сталь холоднокатанная, горячеоцинкованная | 0,5 мм; 0,7 мм; 1,0 мм; 1,2 мм; 1,5 мм |
| Сталь нержавеющая | 0,5 мм; 0,7 мм; 1,0 мм |
| Алюминий | 1,5 мм; 2,0 мм; 3,0 мм |
| Титан-цинк | от 0,65 мм |
Полимерно-порошковое покрытие PolyUral по технологии Завода АЛГА имеет повышенную устойчивость к механическим повреждениям и высокую устойчивость к УФ-излучению, позволяет реализовать многобразие цветовых решений (глянцевый, матовый, перламутровый, с лаком). Постоянно обновляющееся оборудование и освоение новых технологий дает возможность нанесения имитации различных фактур (под дерево, камень, медь и др. материалов) и использования в производстве перфорации, гравировки, объемной индивидуальной штамповки. Дополнительно фасадная кассета АЛГА 3000 может быть оснащена акустическим материалом, светодиодной и/или точечной подсветкой.
- горизонтально-вертикальная система с креплением в строительное основание
- горизонтально-вертикальная система с креплением в межэтажные перекрытия
- вертикальная система с креплением в строительное основание
- вертикальная система с креплением в межэтажные перекрытия
Выбор необходимого вида фасадной подконструкции производится на основании прочностного расчета.
Узлы и варианты крепления комплектующих, используемых при монтаже фасадных кассет АЛГА 3000, представлены в СТО 12582384-2018 (технический стандарт).
ДОКУМЕНТАЦИЯ
СертификатыТехническое свидетельство СНВФ АЛГА
Конструктивные решения СНВФ АЛГА, фасадные кассеты АЛГА 3000
СТО 12582384-2018 (технический стандарт).
Заказ фасадных кассет
Заказ кассет производится по спецификации из проекта или при помощи стандартного бланка заказа фасадных кассет АЛГА (ссылка на документ в разделе Документация)
Упаковка, транспортировка
Фасадные кассеты упаковываются в деревянные короба с использованием гофрокартона, полиэтиленовой пленки. Короб предусматривает двухярусную погрузку и перевозку изделий автомобильным транспортом, ж/д и морскими контейнерами.
Маркировка
Каждая кассета на обратной стороне имеет стикер с указанием индивидуального номера кассеты, наименование Заказчика, наименования изделия, цвета по шкале RAL или RR, толщины металла, информации о производителе, контактных данных. Индивидуальный номер кассеты совпадает с номером в раскладке облицовочных материалов в проекте.
На каждом упаковочном ящике есть маркировочная бирка с указанием наименования Заказчика, наименования изделий, количества.
Хранение
Хранение фасадных кассет должно осуществляться в неотапливаемом помещении без прямого воздействия солнечных лучей, дождя или конденсата (условия 3 по ГОСТ 15150-69).
При нормальных условиях разрешено хранение в фирменной упаковке в течение одного месяца.
При длительном (более 1 месяца) хранении фасадных кассет необходимо делать отверстия в упаковочной пленке в боковых плоскостях короба для проветривания изделий.
Монтаж и эксплуатация
Монтаж изделий должен производиться в соответствии с инструкциями поставщика.
Не допускается производить крепление, стыковку и резку методом сварки; применять газоплазменные резаки и абразивные круги.
Образовавшуюся стружку удалять с поверхности непосредственно после окончания работы.
Защитная пленка должна быть снята с изделий сразу после окончания монтажа, но не позднее, чем через 3 месяца и при температуре воздуха не ниже минус 5 гр.
Содержание фасадов зданий включает в себя мероприятия по техническому обслуживанию: плановые и внеплановые осмотры (обследования), а также текущий ремонт.
Плановые осмотры фасадов проводятся управляющими структурами совместно с эксплуатирующими организациями один раз в год в период подготовки к весенне-летней эксплуатации.
Внеплановые осмотры (обследования) фасадов должны проводиться после стихийных бедствий (пожары, ураганные ветры, оползни и др.), а также при обнаружении таких дефектов, как появление и развитие трещин, разрушение элементов фасада с угрозой выпадений, обрушений и т.д.
Межремонтный срок для фасадов установлен 10 лет, а для зданий, расположенных в центральной части города или на основных магистралях, - 5 лет.
Во избежание образования на стенах грязевых потеков и ржавых пятен металлические детали крепления (кронштейны пожарных лестниц и флагодержателей, ухваты водосточных труб и т.д.) следует располагать с уклоном от стен. Все закрепленные к стене элементы должны быть обработаны антикоррозионными лакокрасочными материалами.
Собственники здания обязаны по мере необходимости очищать и промывать фасады.
Выполненные проекты
![Входная группа Автомобильного завода "Урал"](/upload/resize_cache/iblock/fb8/zq6t1u1zux0fpm5vi84alt7ju708y9ip/920_775_2/4-ALGA_3000.jpg "Входная группа Автомобильного завода "Урал"")
![Входная группа Автомобильного завода "Урал"](/upload/resize_cache/iblock/9f6/itoarx8hdg9b94arhudp96i863t8aabf/920_775_2/Spetsizdelie-ALGA.jpg "Входная группа Автомобильного завода "Урал"")
![Входная группа Автомобильного завода "Урал"](/upload/resize_cache/iblock/7b5/t20d65ohp0576hlyr85r20hryip7v7rj/920_775_2/Fasadnaya-kasseta-ALGA-3000.jpg "Входная группа Автомобильного завода "Урал"")

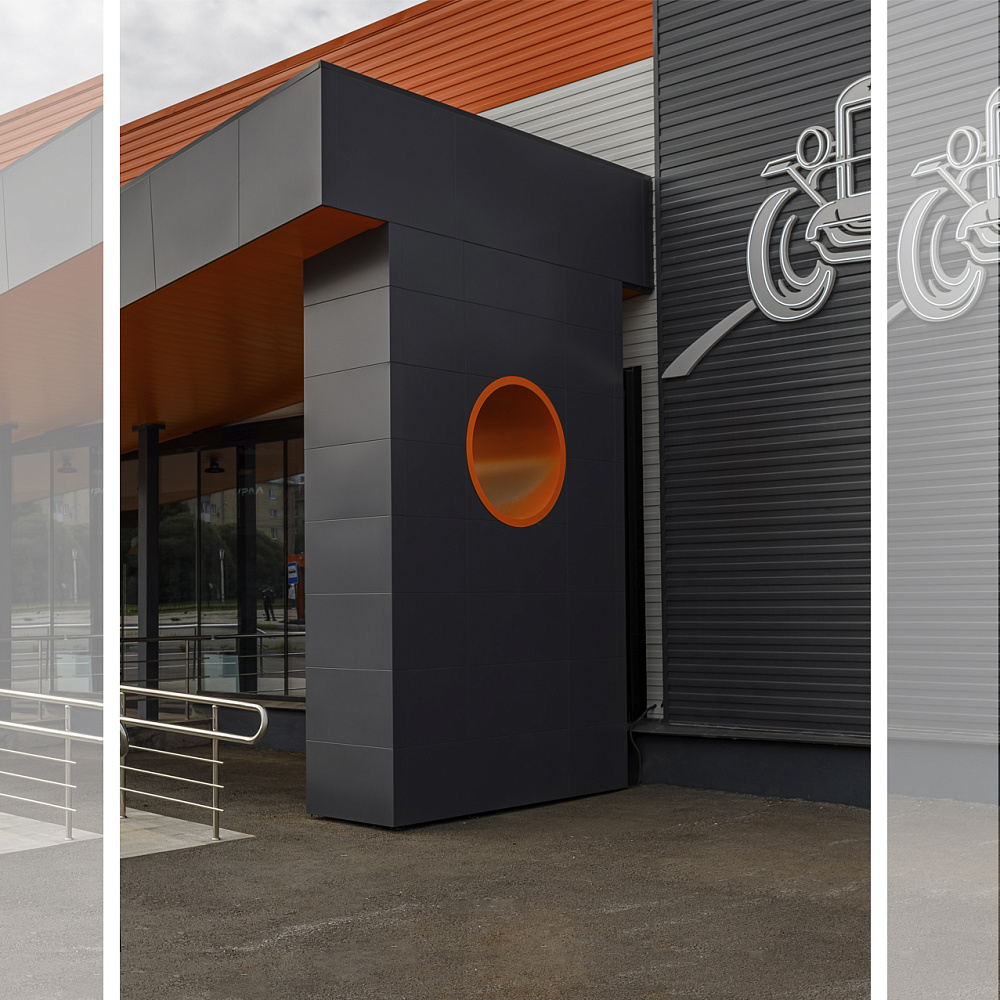

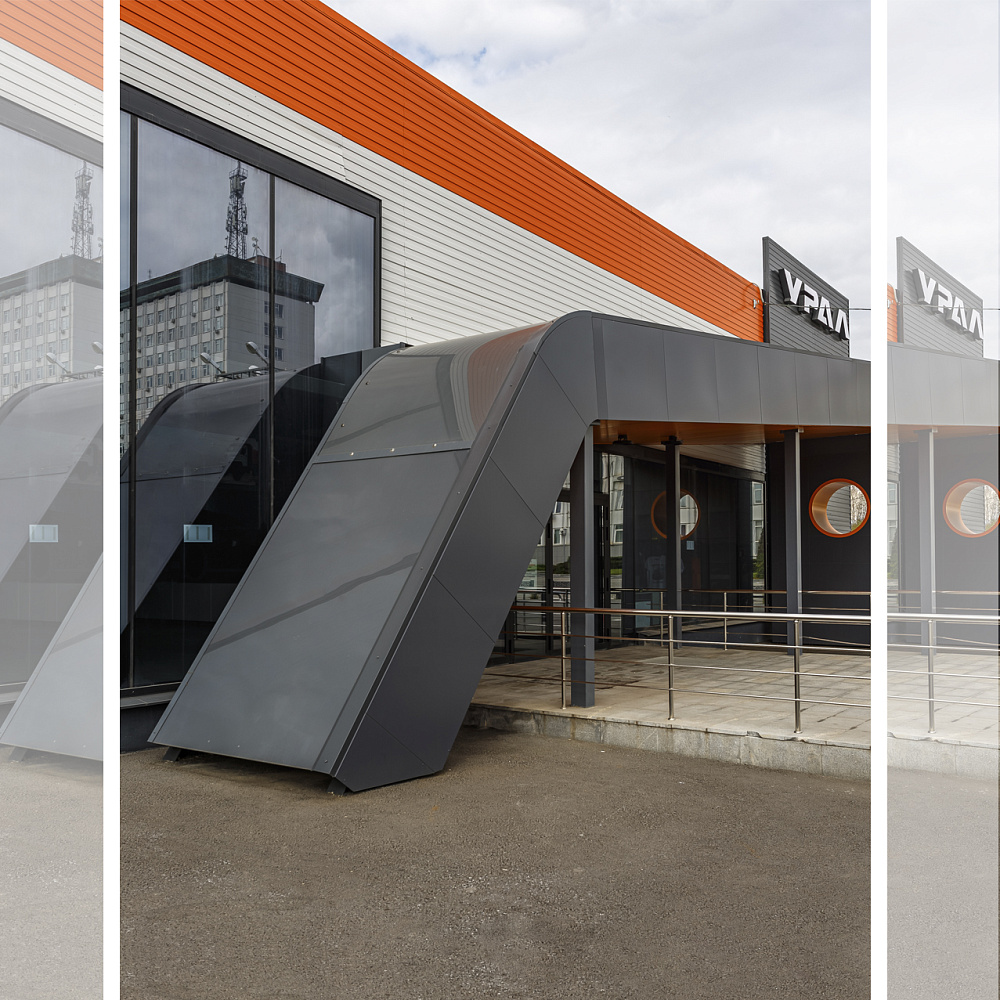

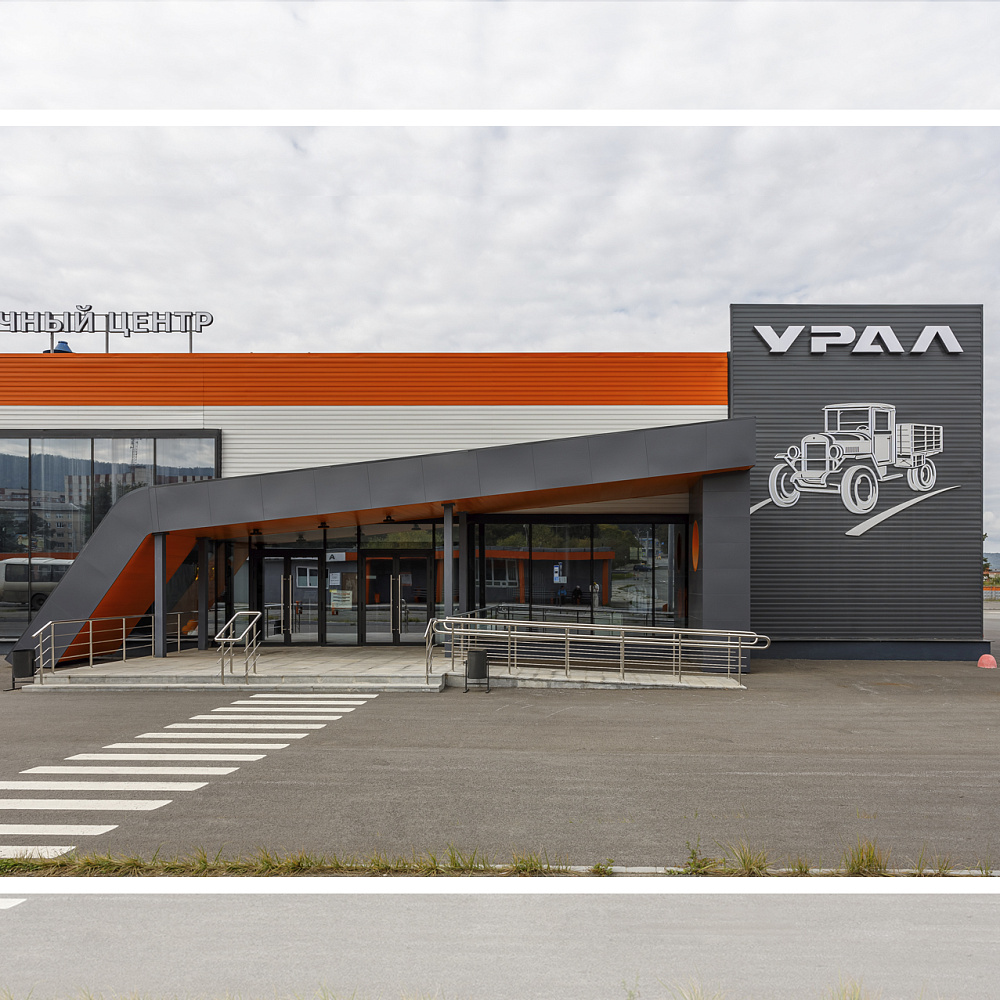

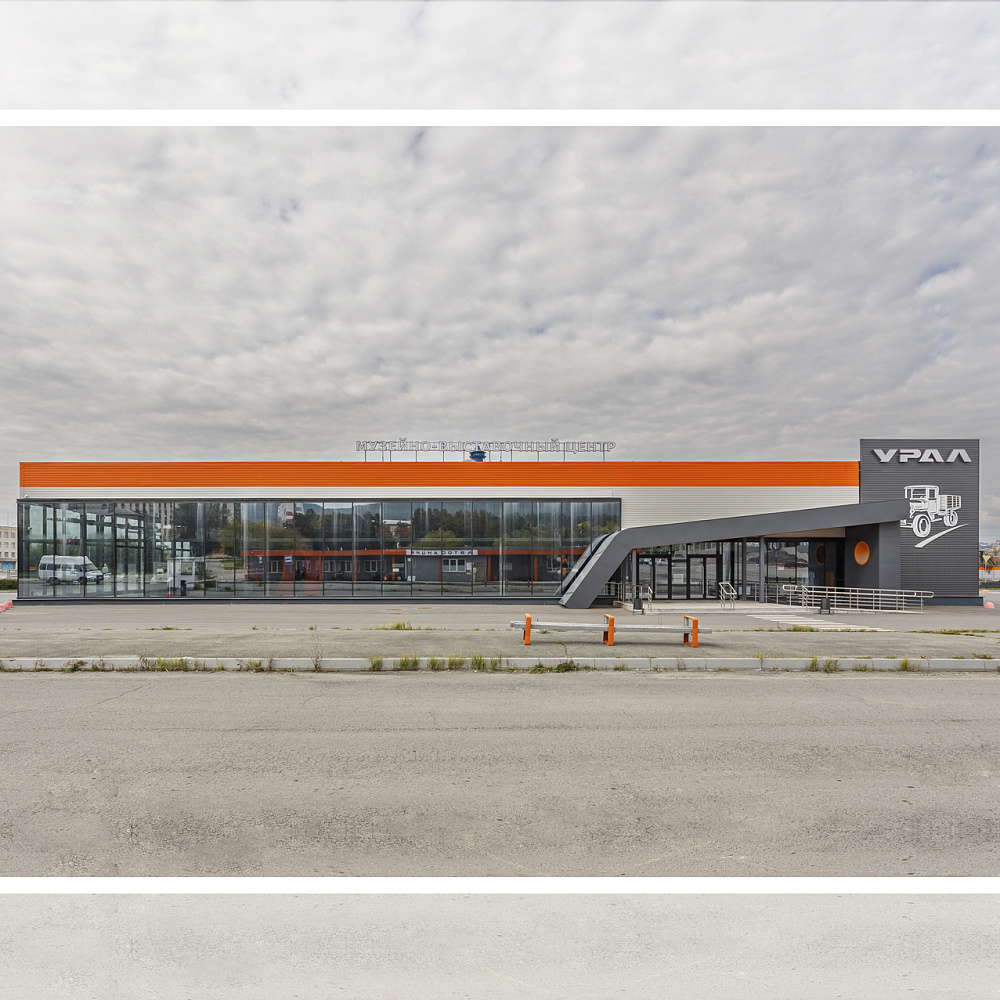

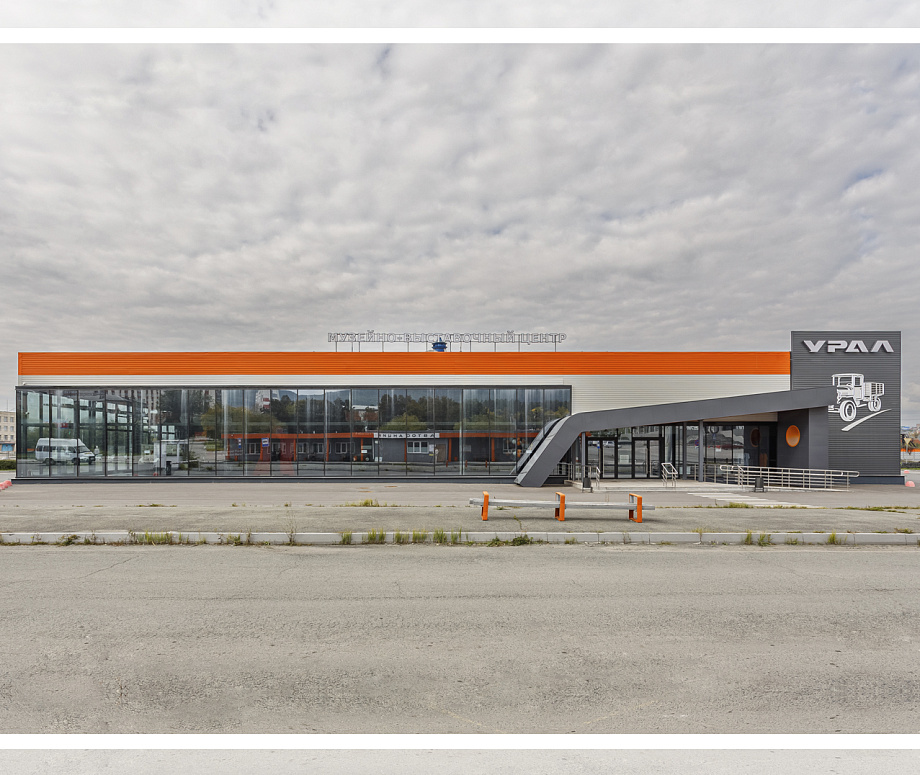

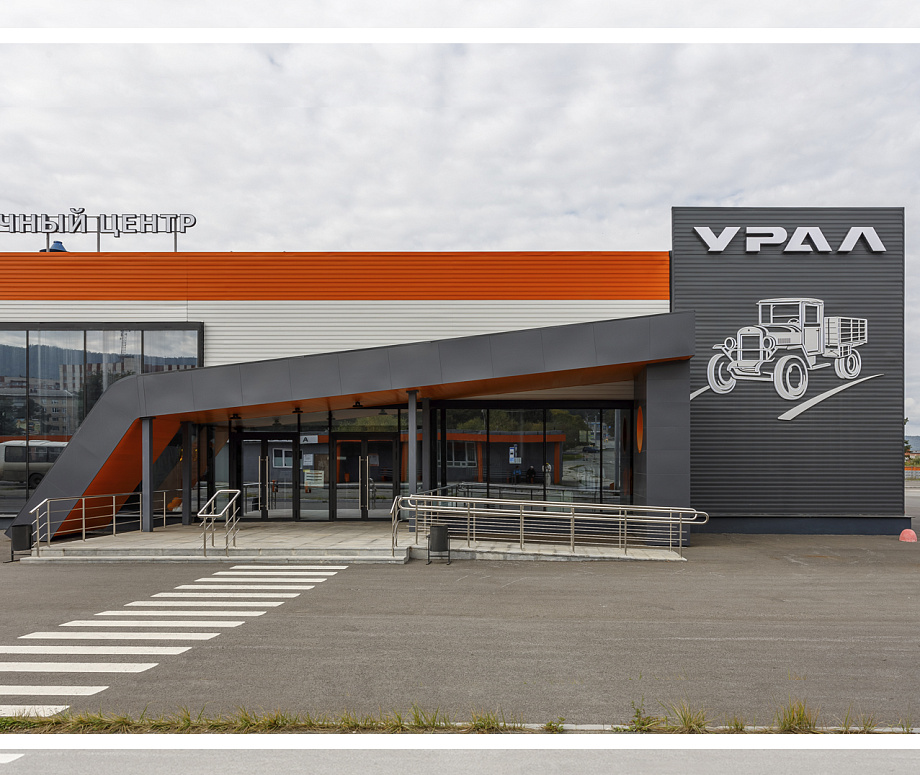

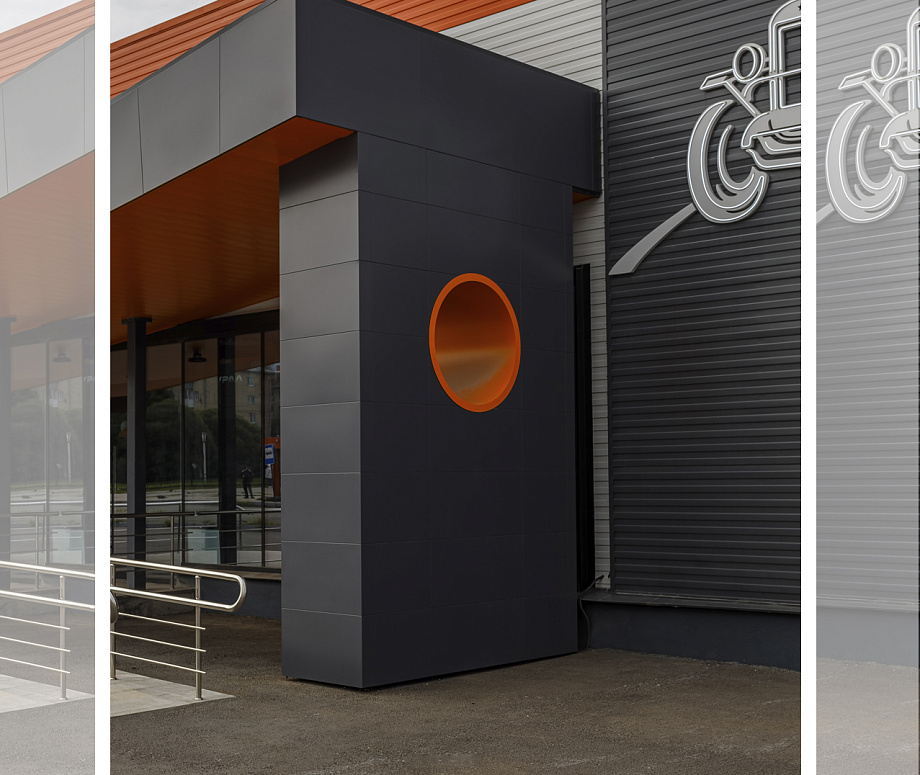

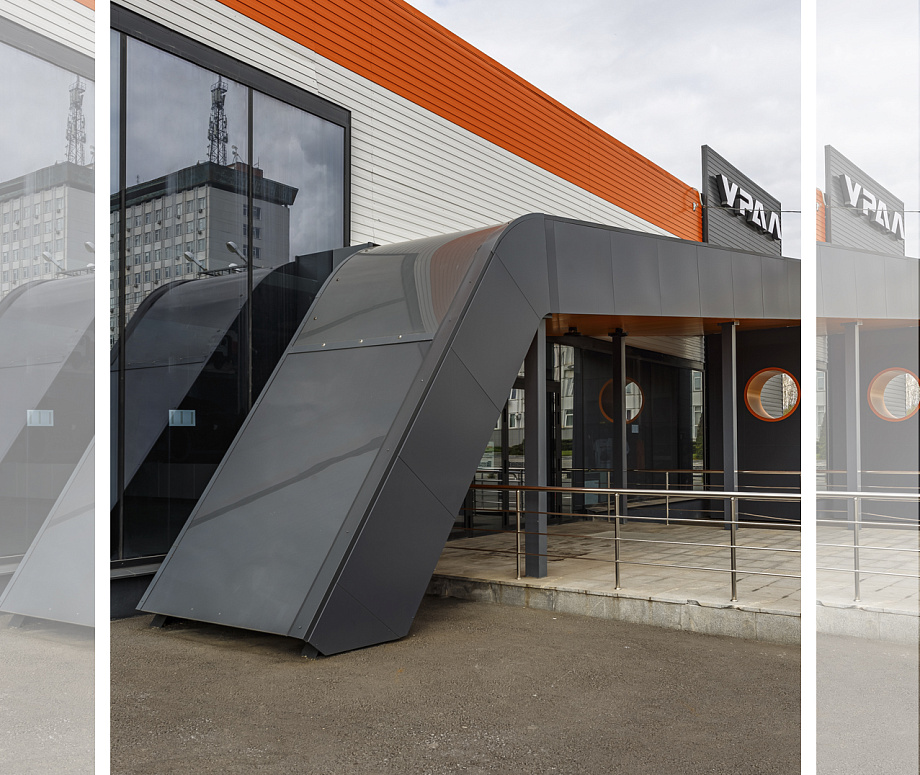

Входная группа Автомобильного завода "Урал"
Местоположение:
Миасс, Челябинская область
Тип объекта:
Досуговые заведения
Используемая продукция:
Конструктивное решение:
На входной группе данного объекта применены фасадные кассеты из оцинкованной стали АЛГА 3000 и АЛГА 4000. Дополнительно использованы специзделия кассетные трапециевидные и изделия с радиусными вырезами.Цветовое решение:
PolyUral СТАНДАРТ RAL 7024, 2000
![Парк-отель "LUXOR-RESORT"](/upload/resize_cache/iblock/3fa/jc2dx2bfzgfmc2987mr81c2ystmc6zkd/920_775_2/Luxor_AlgaBaffle_Alga4000-_1_.jpg "Парк-отель "LUXOR-RESORT"")
![Парк-отель "LUXOR-RESORT"](/upload/resize_cache/iblock/a99/4fb3g5ruky885k0vrllm6sh2s648n4km/920_775_2/Luxor_AlgaBaffle_Alga4000-_2_.jpg "Парк-отель "LUXOR-RESORT"")
![Парк-отель "LUXOR-RESORT"](/upload/resize_cache/iblock/0a4/7x7dtaiz79jiee5l8arunhkoi8nourhj/920_775_2/Luxor_AlgaBaffle_Alga4000-_3_.jpg "Парк-отель "LUXOR-RESORT"")
![Парк-отель "LUXOR-RESORT"](/upload/resize_cache/iblock/e2d/klcep63mydmux0ayqy0exzsq92bcf9r1/920_775_2/Luxor_AlgaBaffle_Alga4000-_4_.jpg "Парк-отель "LUXOR-RESORT"")
![Парк-отель "LUXOR-RESORT"](/upload/resize_cache/iblock/42a/m8k571swtmjc9esz6y4lv9oz1twdaqw9/920_775_2/Luxor_AlgaBaffle_Alga4000-_6_.jpg "Парк-отель "LUXOR-RESORT"")
![Парк-отель "LUXOR-RESORT"](/upload/resize_cache/iblock/c72/b4qhzzrowlxlrqyoz65xkknl5kzur40d/920_775_2/Luxor_AlgaBaffle_Alga4000_reyka-_7_.jpg "Парк-отель "LUXOR-RESORT"")

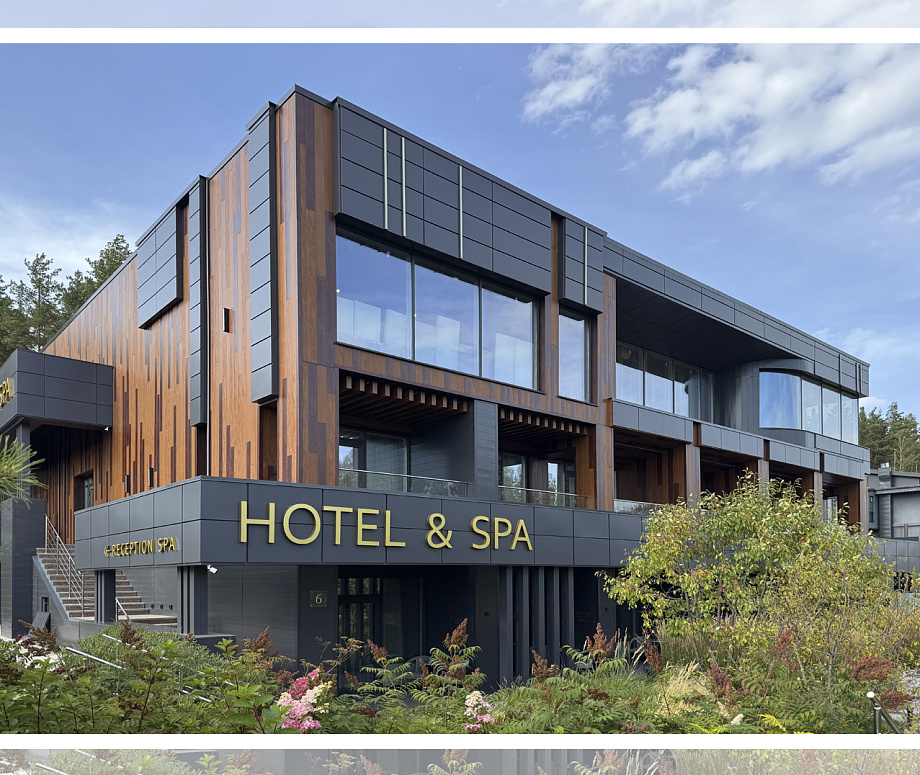

Парк-отель "LUXOR-RESORT"
Местоположение:
Сыростан, Челябинская область
Тип объекта:
Досуговые заведения
Конструктивное решение:
На данном объекте сочетание фасадных кассет АЛГА 3000, АЛГА 4000, АЛГА ФАСАДНЫЙ БАФФЛ и гладкой рейки. Фасадная рейка расположена вразбежку в трех цветах окрашивания под дерево. Материал исполнения - оцинкованная сталь.Цветовое решение:
PolyUral RAL 7024; ДЕРЕВО L 031V, 001M; PolyUral ДЕРЕВО ДУБ 093G
РФЯЦ-ВНИИТФ Росатом
Местоположение:
Снежинск, Челябинская область
Тип объекта:
Административные и офисные здания
Используемая продукция:
Конструктивное решение:
В данном проекте применены фасадные кассеты из оцинкованной стали АЛГА 8000, АЛГА 3000 и АЛГА РИФЕЙ в покрытии PolyUral СТАНДАРТ. Использование перфорированного листа ПЕРФ Qd 25-35 t=1.5 мм, крышки парапетной Тип3. Облицовка колонн выполнена из оцинкованной стали t=1 мм.Цветовое решение:
RAL 7024, 9006
Торговый павильон
Местоположение:
Сыростан, Челябинская область
Тип объекта:
Торговые комплексы и магазины
Конструктивное решение:
Сочетание на фасаде разных кассет из оцинкованной стали: шашка "Москва" в покрытии ДЕРЕВО L, фасадных кассет АЛГА 3000, АЛГА 8000 и АЛГА ФАСАДНЫЙ БАФФЛ в покрытии PolyUral СТАНДАРТ.Цветовое решение:
PolyUral СТАНДАРТ RAL 7046, 9005; ДЕРЕВО L 001M

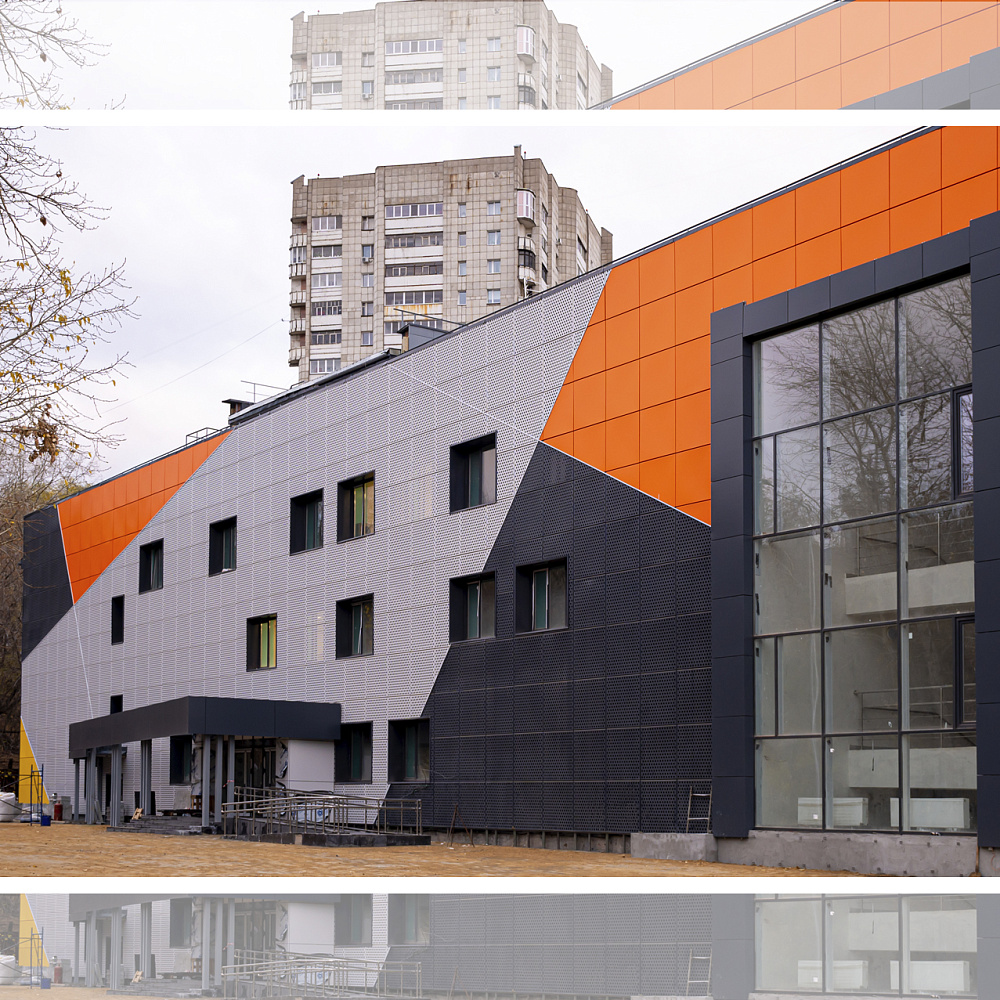

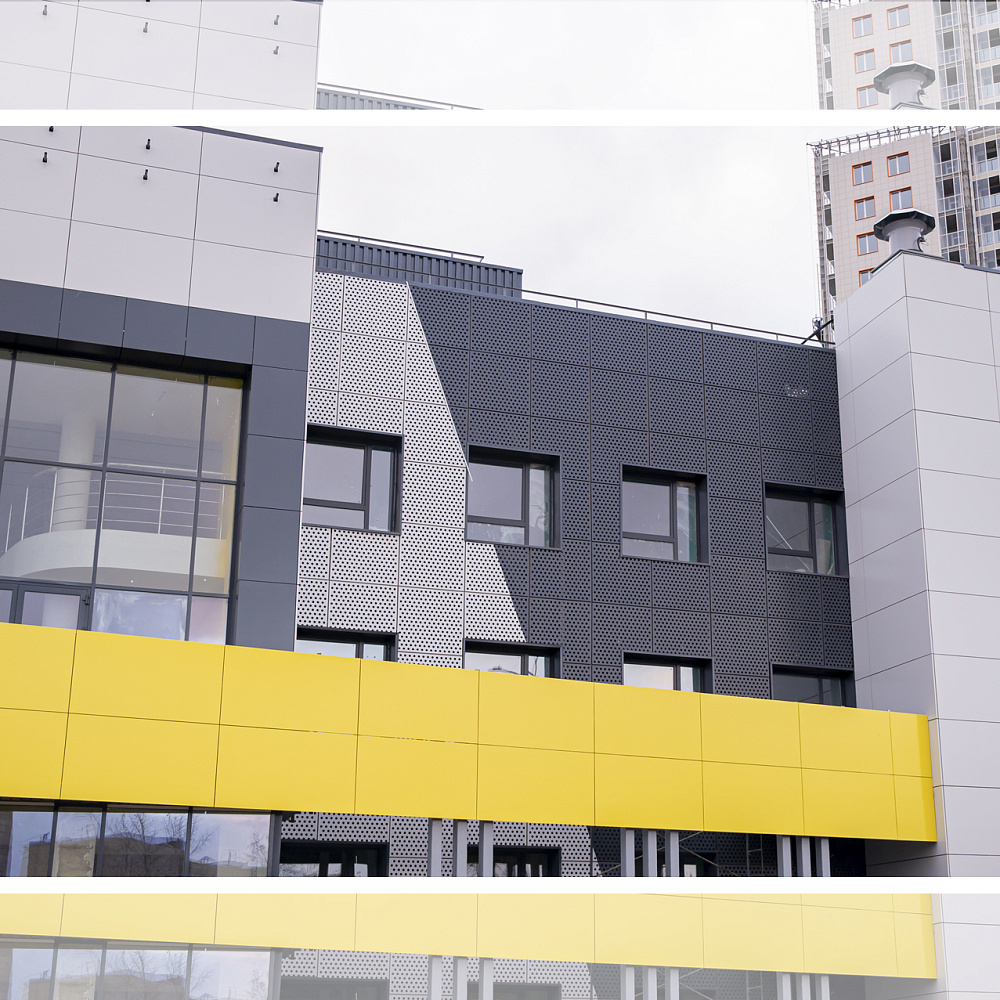

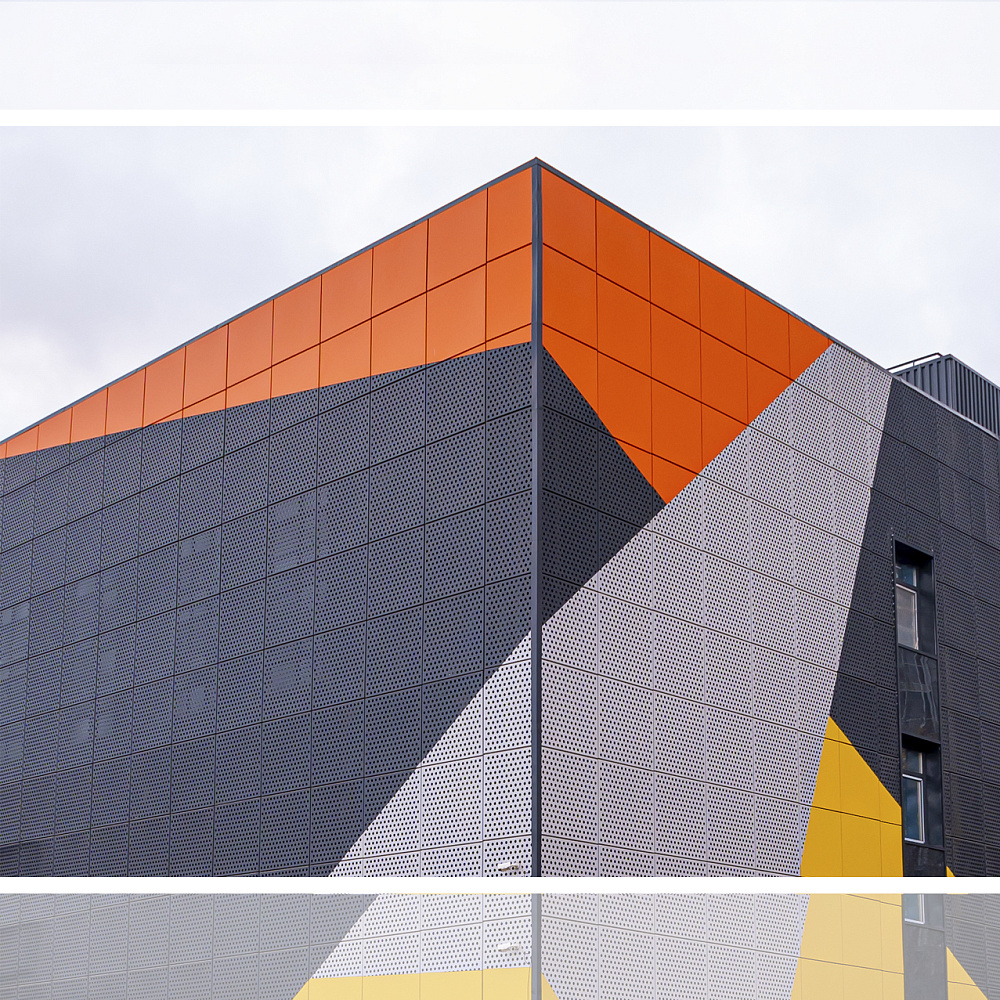

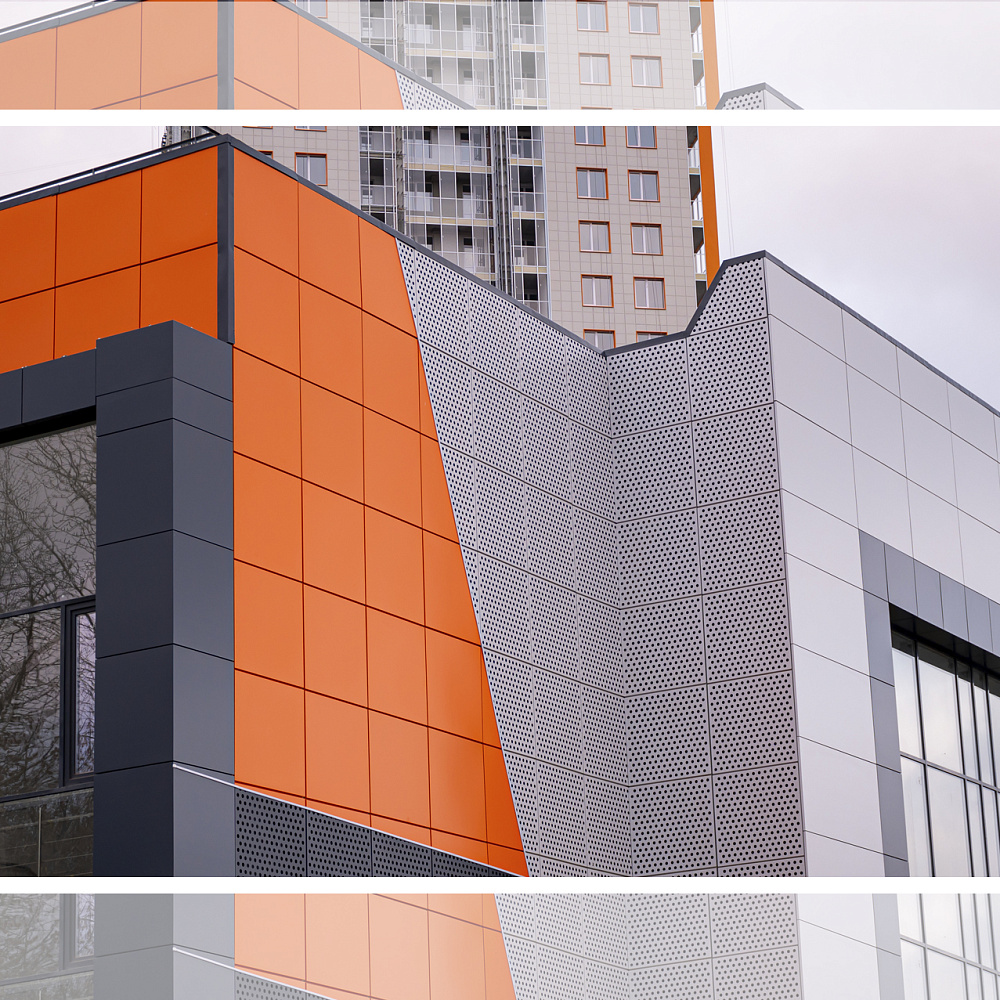

Дворец молодежи
Местоположение:
Пермь, Перкский край
Тип объекта:
Досуговые заведения
Используемая продукция:
Конструктивное решение:
На данном объекте применены изделия кассетные трапециевидные, треугольные со скосом из оцинкованной стали. Часть кассет выполнены с перфорацией Rv 40.0-80.0Цветовое решение:
PolyUral СТАНДАРТ RAL 1023, 2008, 7024, 7047
![Торговый центр "Скала"](/upload/resize_cache/iblock/f57/7zkzu24b9mg67kjaotgnsaza6x51yhoz/920_775_2/TTS-Skala-_-2.jpg "Торговый центр "Скала"")
![Торговый центр "Скала"](/upload/resize_cache/iblock/c5c/e9djymuy6ly3mm16u5ry93tjm23tj1jw/920_775_2/TTS-Skala-_-3.jpg "Торговый центр "Скала"")
![Торговый центр "Скала"](/upload/resize_cache/iblock/746/pd0dy4r59hce8wpdo98cp7u0qnf465cc/920_775_2/TTS-Skala-_-4.jpg "Торговый центр "Скала"")
![Торговый центр "Скала"](/upload/resize_cache/iblock/7b0/azj0pygm343tqx5n7y30sk534m4iwbvw/920_775_2/TTS-Skala-_-5.jpg "Торговый центр "Скала"")
![Торговый центр "Скала"](/upload/resize_cache/iblock/8cd/b6vyz03mjd9fu4l3yzc0n7vxpz0ofrec/920_775_2/TTS-Skala-_-6.jpg "Торговый центр "Скала"")
Торговый центр "Скала"
Местоположение:
Якутск, Республика Саха (Якутия)
Тип объекта:
Торговые комплексы и магазины
Конструктивное решение:
Комбинированный фасад с сочетанием кассет АЛГА 3000, АЛГА 4000, металлических панелей АЛГА БАФФЛ и ФАСАДНОЙ РЕЙКИ с покрытием ДЕРЕВО L и PolyUral СТАНДАРТ. Материал исполнения - оцинкованная сталь.Цветовое решение:
ДЕРЕВО L 001M; PolyUral СТАНДАРТ RAL 7024, 3020, 9005, 9006
Дворец игровых видов спорта
Местоположение:
Екатеринбург, Свердловская область
Тип объекта:
Социально-значимые объекты
Используемая продукция:
Конструктивное решение:
Радиусные элементы, гладкие и перфорированные кассеты АЛГА 3002 (разновидность кассеты АЛГА 3000) двойного фасада, а также объемные треугольные кассеты АЛГА ТРЕУГОЛЬНИК V выполнены из алюминиевого листа t=1,5мм и t=2,0мм в покрытии PolyUralЦветовое решение:
Полированная нержавеющая сталь; PolyUral RAL 9005

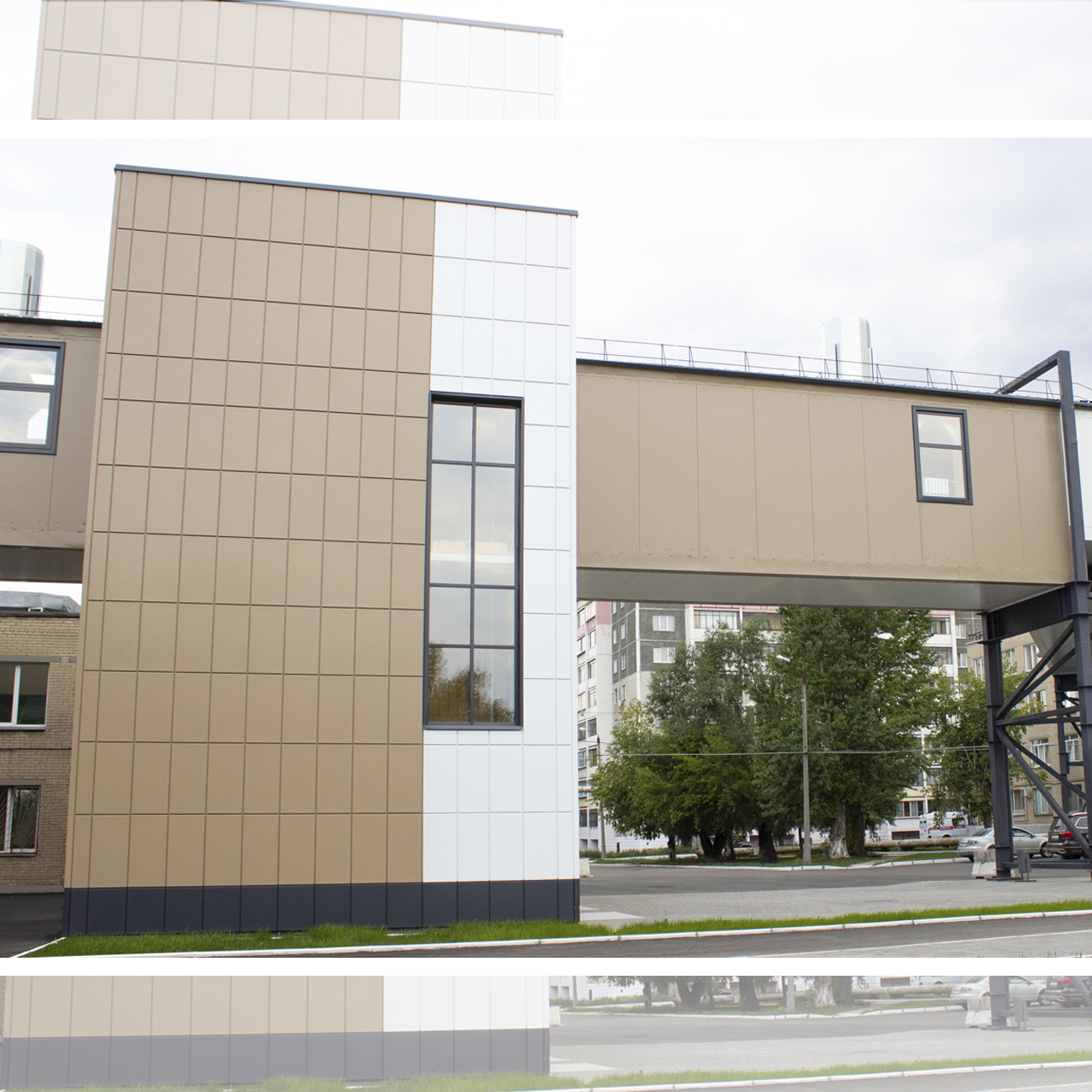

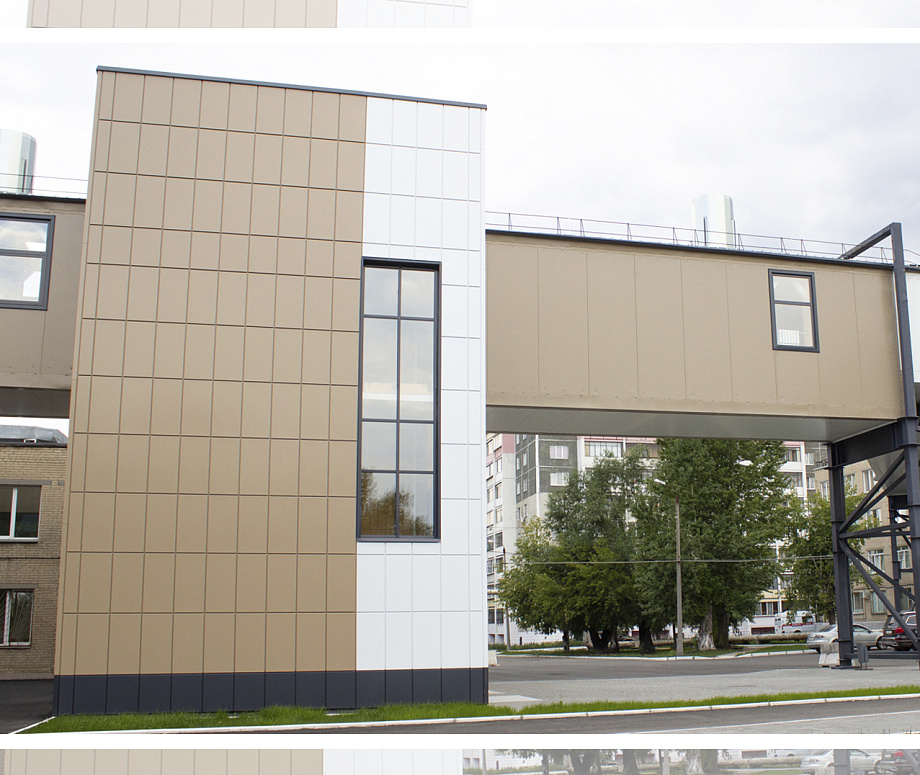

Городская клиническая больница
Местоположение:
Челябинск, Челябинская область
Тип объекта:
Медицинские учреждения / Социально-значимые объекты
Используемая продукция:
Конструктивное решение:
Классическое решение фасада кассетами серии СТАНДАРТ АЛГА 3000 с двумя типовыми размерами по высоте: 630мм и 1000мм. Материал исполнения кассет - оцинкованная сталь t=1,2мм.Цветовое решение:
PolyUral: RAL1019; RAL7024. ПЭ: RAL9003

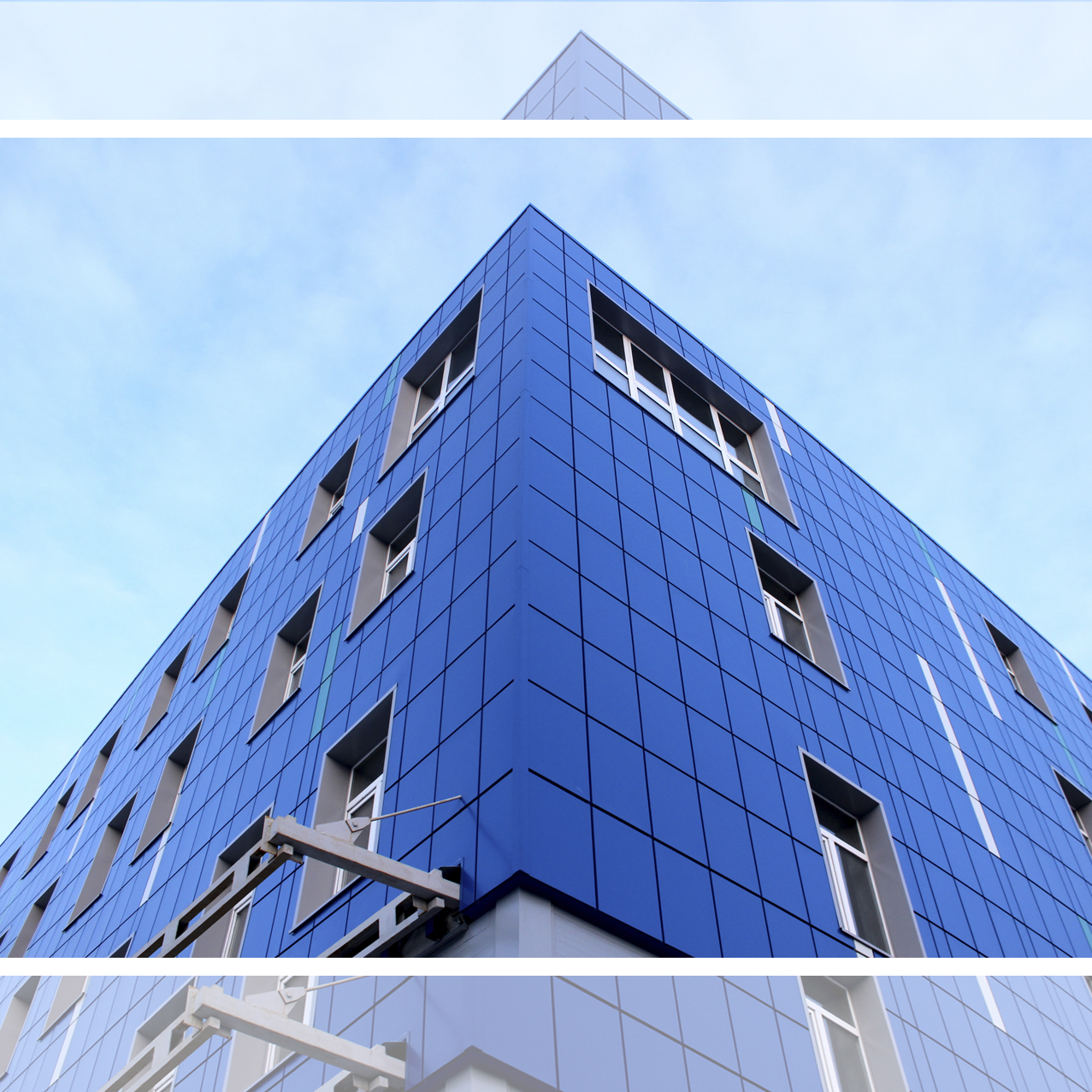

Производственный комплекс Ниагара
Местоположение:
Челябинск, Челябинская область
Тип объекта:
Административные и офисные здания
Используемая продукция:
Конструктивное решение:
Классическое решение фасада кассетами СТАНДАРТ АЛГА 3000 в одном типовом размере 550*815мм вертикального исполнения с цветными вставками 237*815мм. Материал исполнения кассет - оцинкованная сталь t=0,7мм.Цветовое решение:
RAL5005, RAL5021, RAL7004, RAL9002
Водно-развлекательный комплекс Термы ВОДА
Местоположение:
Челябинск, Челябинская область
Тип объекта:
Досуговые заведения
Используемая продукция:
Конструктивное решение:
Кассеты размера 550*1265 мм выполнены из оцинкованной стали t=1 мм в покрытии PolyUral (RAL 7024). Кассеты размеров 1204*1100 мм и 1204*1364 мм выполнены из оцинкованной стали t=1,2 мм в покрытии PolyUral (RAL 9006).Цветовое решение:
RAL 7024, RAL 9006
![Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"](/upload/resize_cache/iblock/c7d/920_775_2/1.jpg "Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"")
![Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"](/upload/resize_cache/iblock/ef9/920_775_2/3.jpg "Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"")
![Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"](/upload/resize_cache/iblock/2b4/920_775_2/4.jpg "Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"")
![Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"](/upload/resize_cache/iblock/7aa/920_775_2/5.jpg "Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"")
![Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"](/upload/resize_cache/iblock/a9d/920_775_2/6.jpg "Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"")
![Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"](/upload/resize_cache/iblock/3e1/920_775_2/7.jpg "Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"")
![Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"](/upload/resize_cache/iblock/082/920_775_2/8.jpg "Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"")
![Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"](/upload/resize_cache/iblock/53f/920_775_2/9.jpg "Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"")
![Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"](/upload/resize_cache/iblock/a32/920_775_2/10.jpg "Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"")

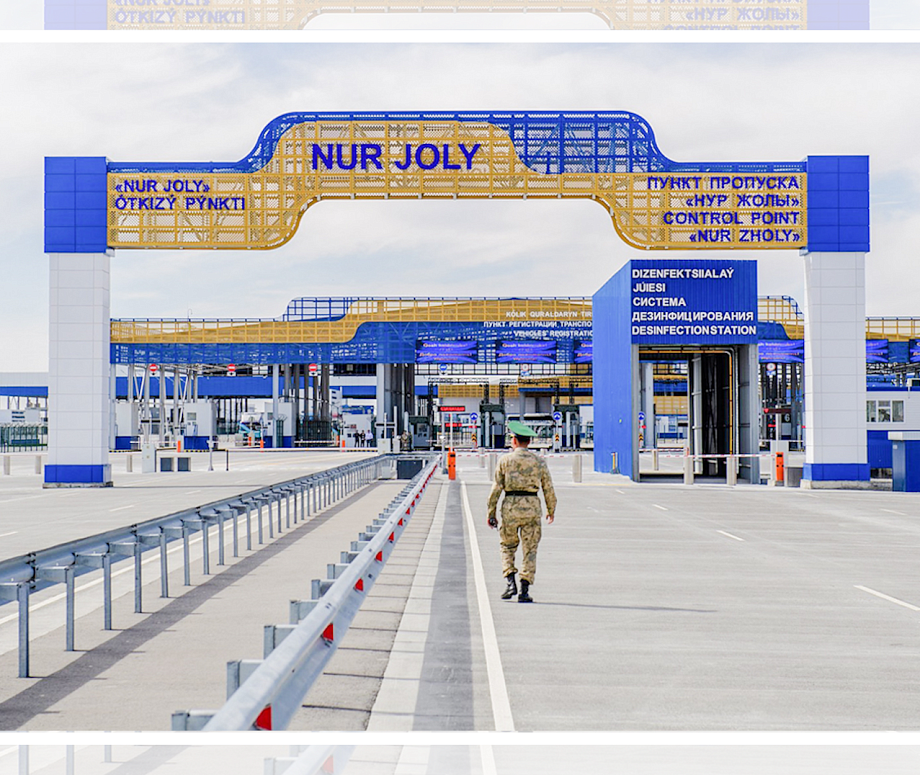

Казахстанско-Китайский пункт пропуска "НУР ЖОЛЫ"
Местоположение:
Хоргос, Алматинская область, Республика Казахстан
Тип объекта:
Объекты траспортной инфраструктуры
Используемая продукция:
Конструктивное решение:
Радиусные элементы, гладкие и перфорированные кассеты АЛГА 3002 (разновидность кассеты АЛГА 3000) двойного фасада, а также объемные треугольные кассеты АЛГА ТРЕУГОЛЬНИК V выполнены из алюминиевого листа t=1,5мм и t=2,0мм в покрытии PolyUral.Цветовое решение:
RAL 5005, RAL 9003, ЗОЛОТО 001

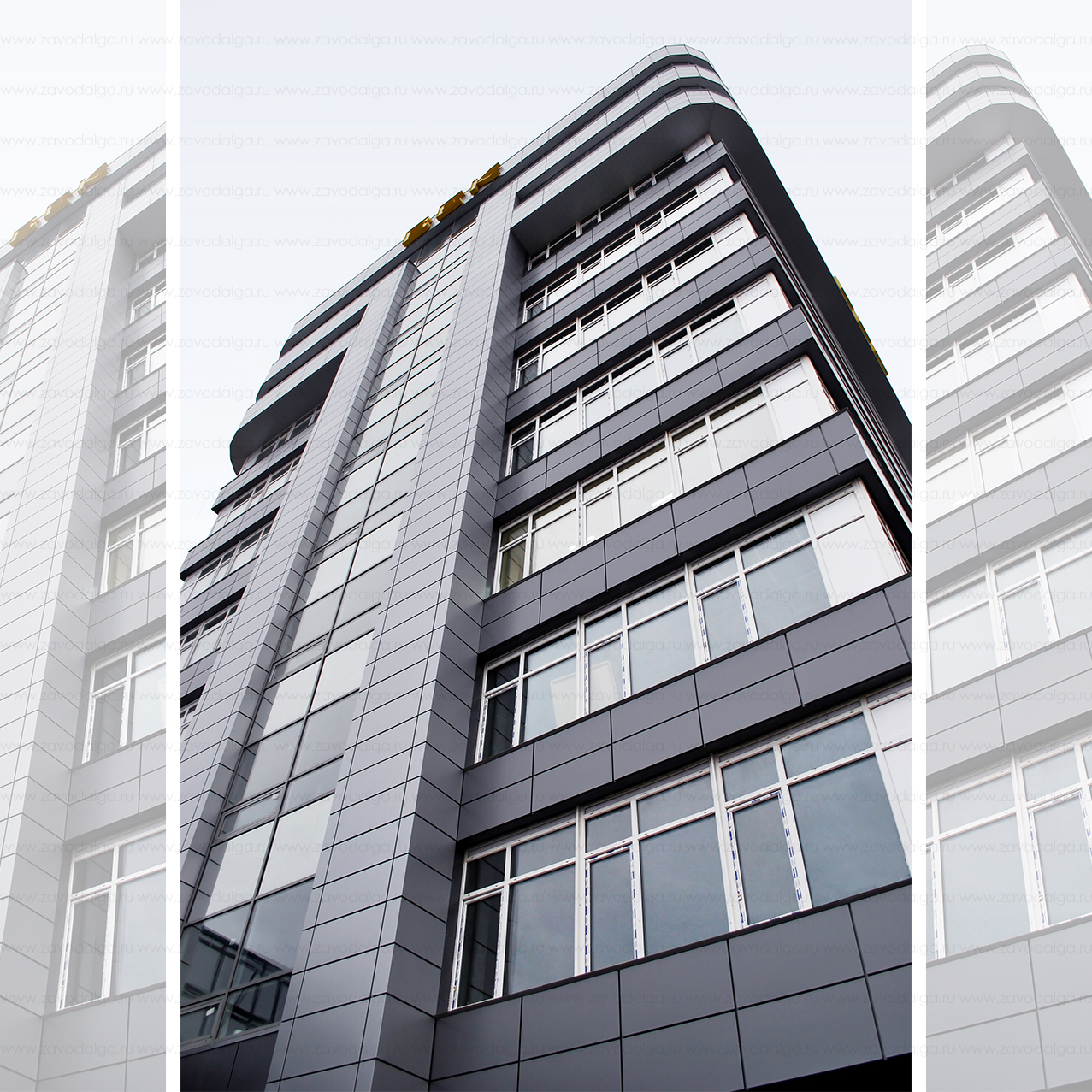

Деловой комплекс «ВЕК»
Местоположение:
Екатеринбург, Свердловская область
Тип объекта:
Административные и офисные здания
Используемая продукция:
Конструктивное решение:
Кассеты выполнены по индивидуальным размерам из оцинкованной стали t=1,2мм в покрытии PVDFЦветовое решение:
RR40, RR41

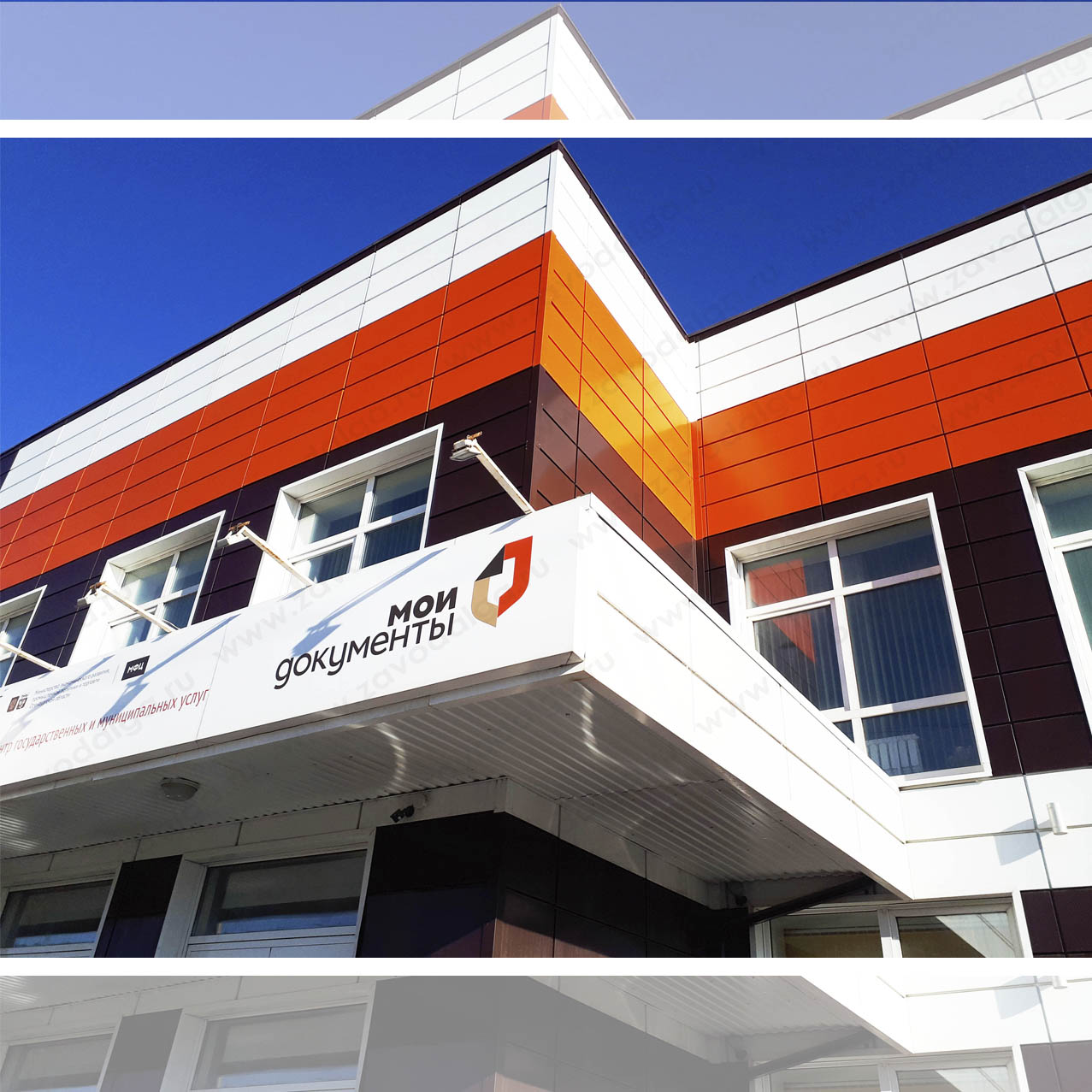

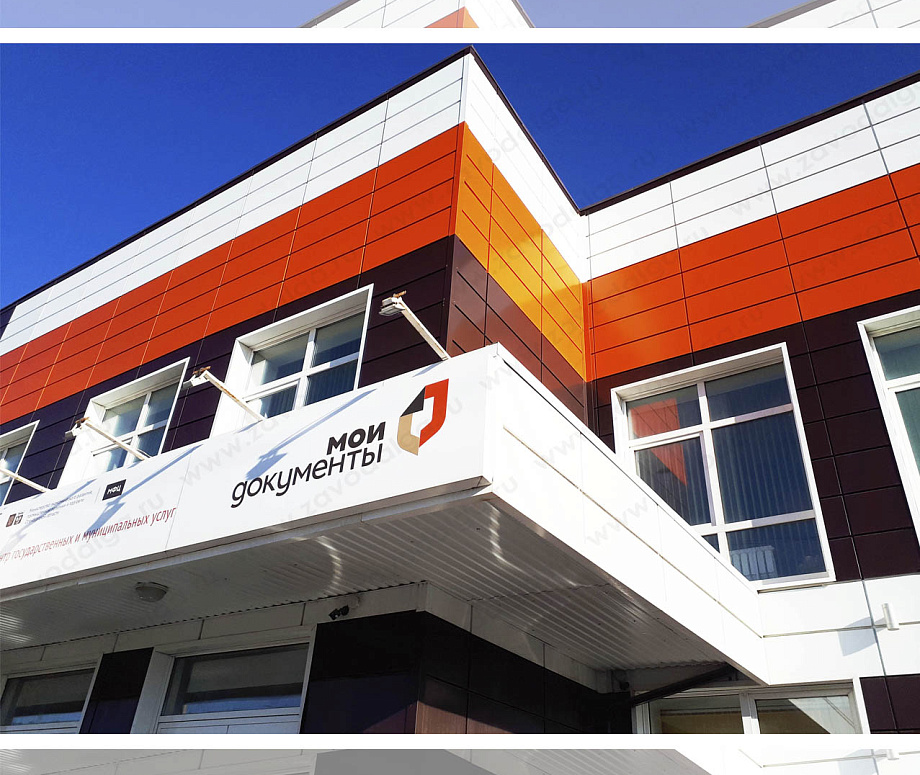

Многофункциональный центр
Местоположение:
Оренбург, Оренбуржская область
Тип объекта:
Административные и офисные здания / Социально-значимые объекты
Используемая продукция:
Конструктивное решение:
При производстве кассет одного типового размера использована оцинкованная сталь t=1,0мм и t=1,2мм в покрытии ПЭЦветовое решение:
ПЭ RAL 2004, RAL 8017, RAL 9003

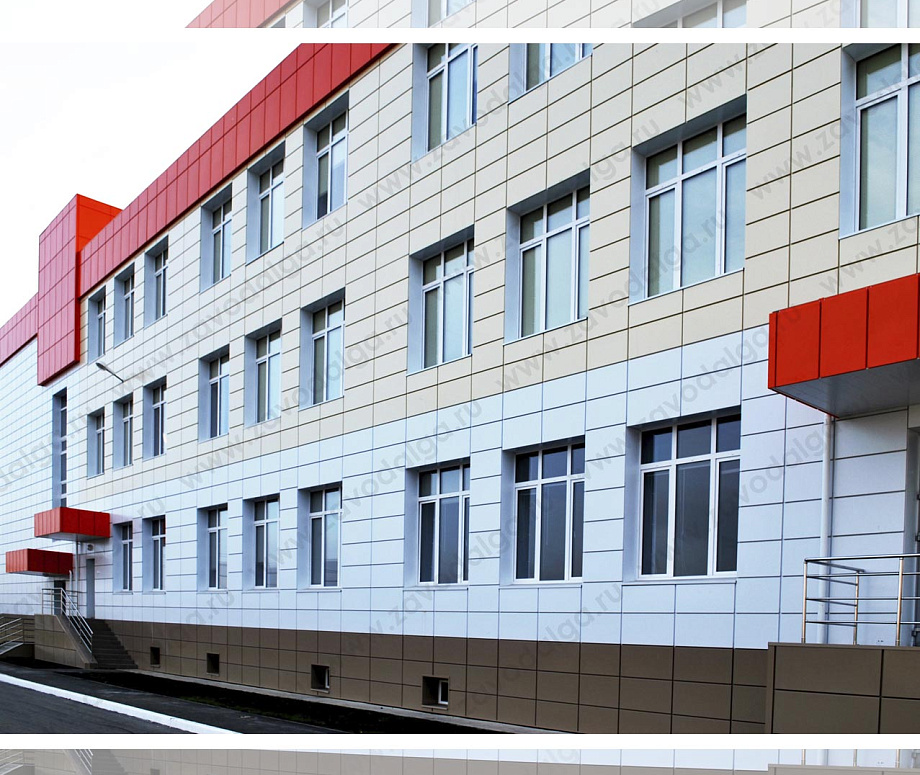

Общеобразовательная школа № 116
Местоположение:
Челябинск, Челябинская обл
Тип объекта:
Дошкольные образовательные учреждения / Социально-значимые объекты
Используемая продукция:
Конструктивное решение:
Кассеты индивидуальных размеров выполнены из оцинкованной стали t=1,2мм в покрытии ПЭ (RAL1015; RAL9003) и PolyUral (RAL1019; RAL2009). Подсистема и доборные элементы поставлены в соответствии с ТСЦветовое решение:
ПЭ RAL 1015, RAL 9003; PolyUral RAL 1019, RAL 2009)

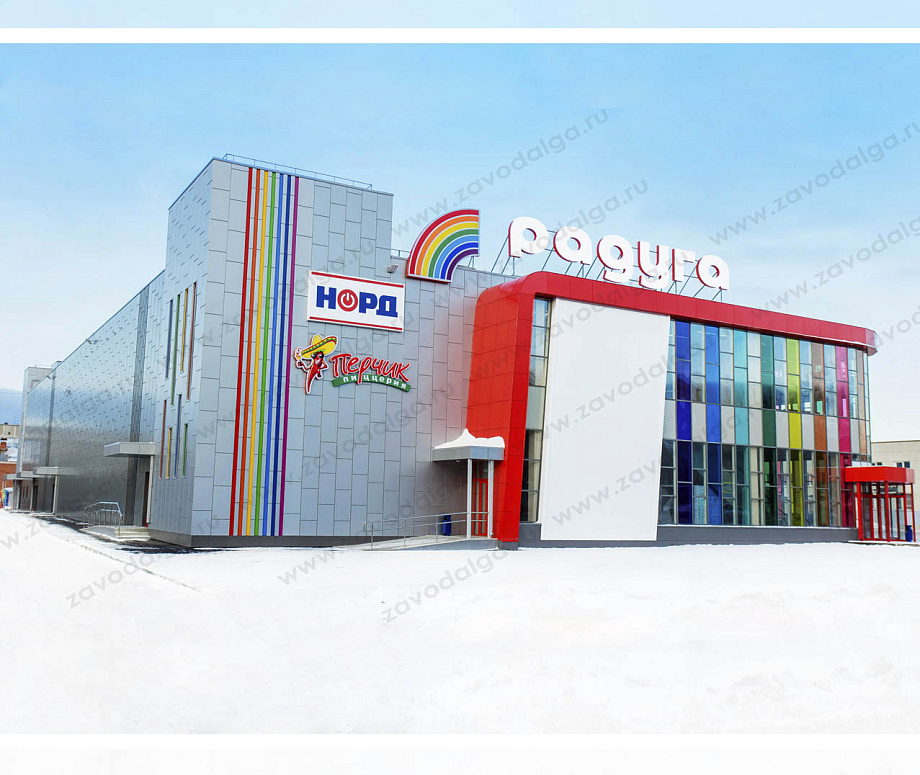

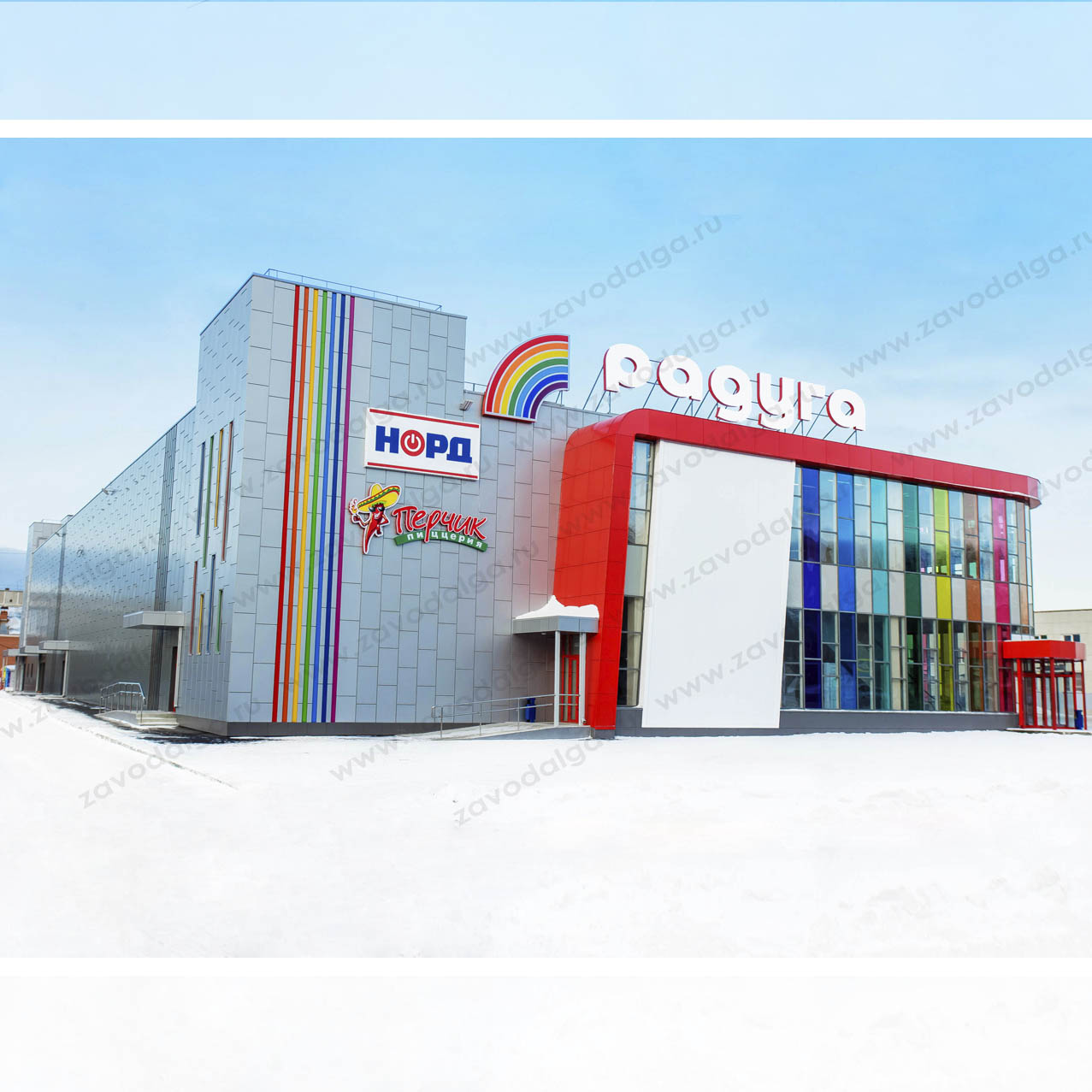

ТЦ Радуга
Местоположение:
Кыштым, Челябинская обл.
Тип объекта:
Торговые комплексы и магазины
Используемая продукция:
Конструктивное решение:
Кассеты изготовлены по индивидуальным размерам из оцинкованной стали t=1,2мм в покрытии ПЭЦветовое решение:
ПЭ RAL 7005, RAL 9006

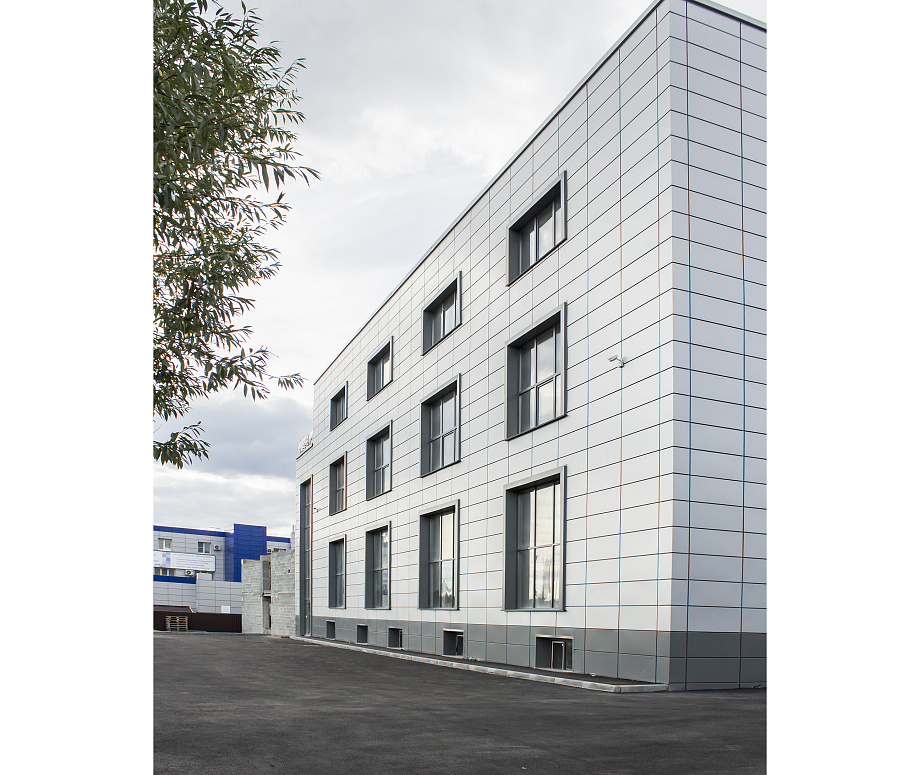

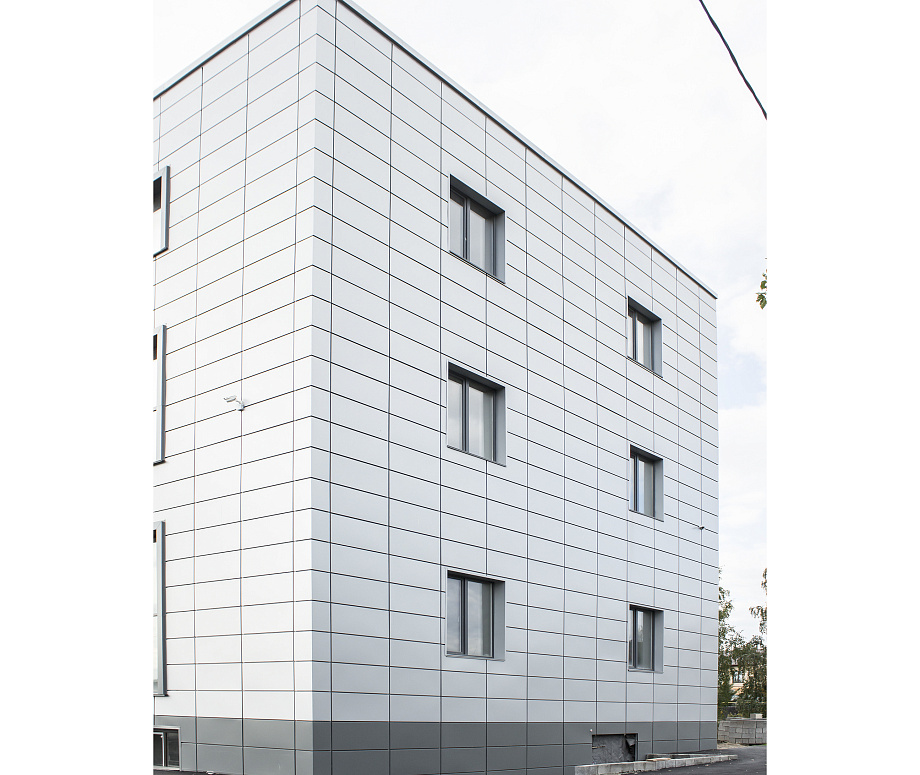

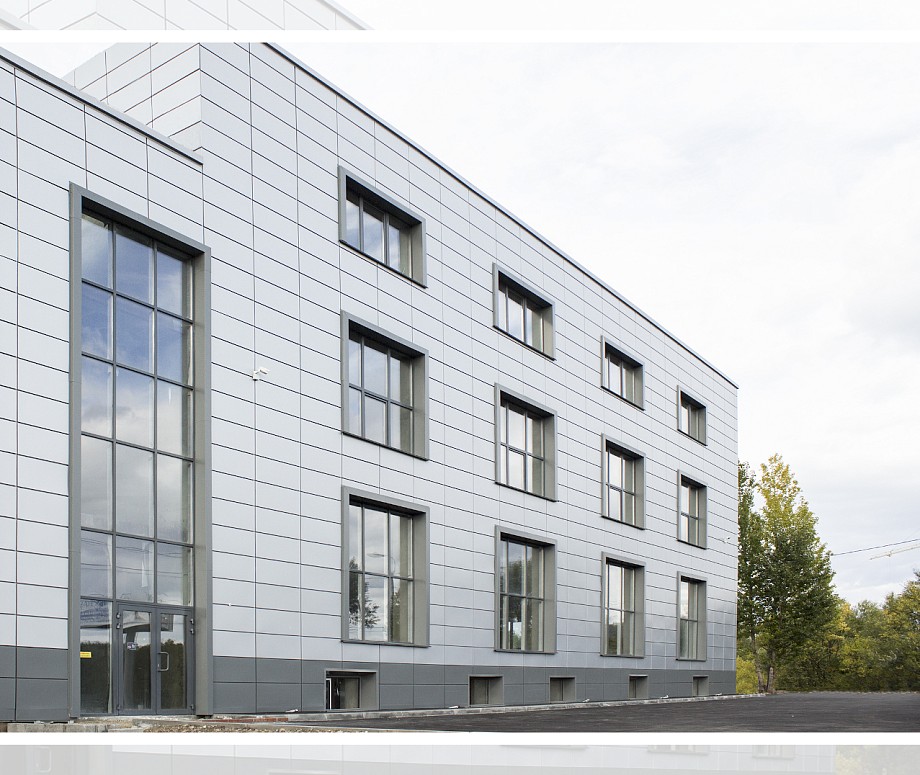

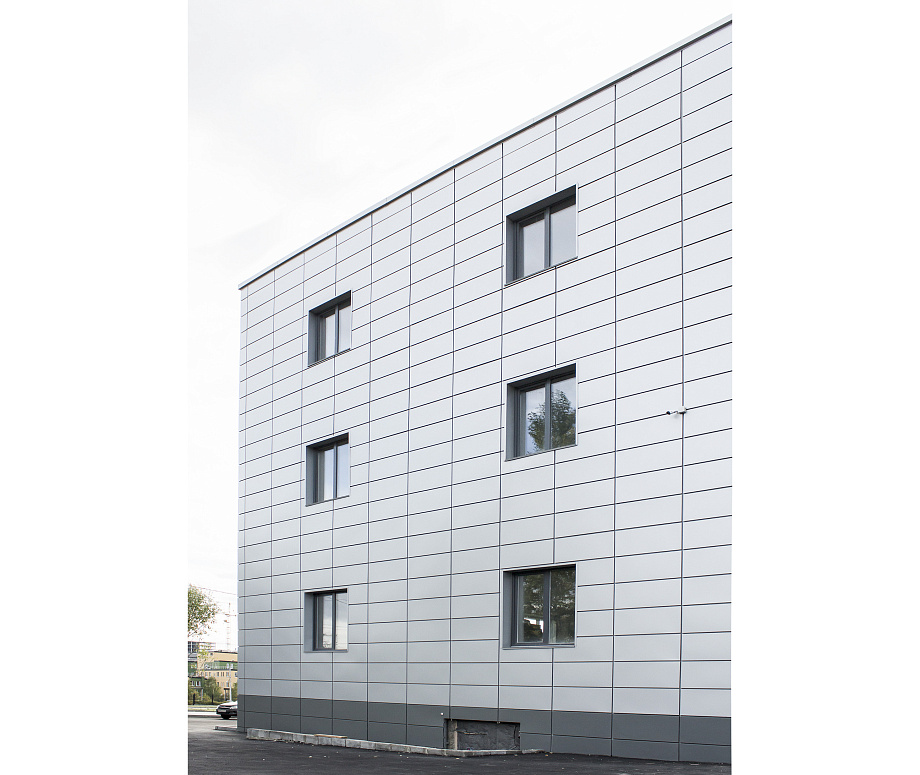

Офисный комплекс
Местоположение:
Челябинск, Челябинская область
Тип объекта:
Административные и офисные здания
Используемая продукция:
Конструктивное решение:
Кассеты одного типового размера 1178*515мм выполнены из оцинкованной стали t=0,7мм в покрытии ПЭЦветовое решение:
ПЭ RAL 7005, RAL 9006

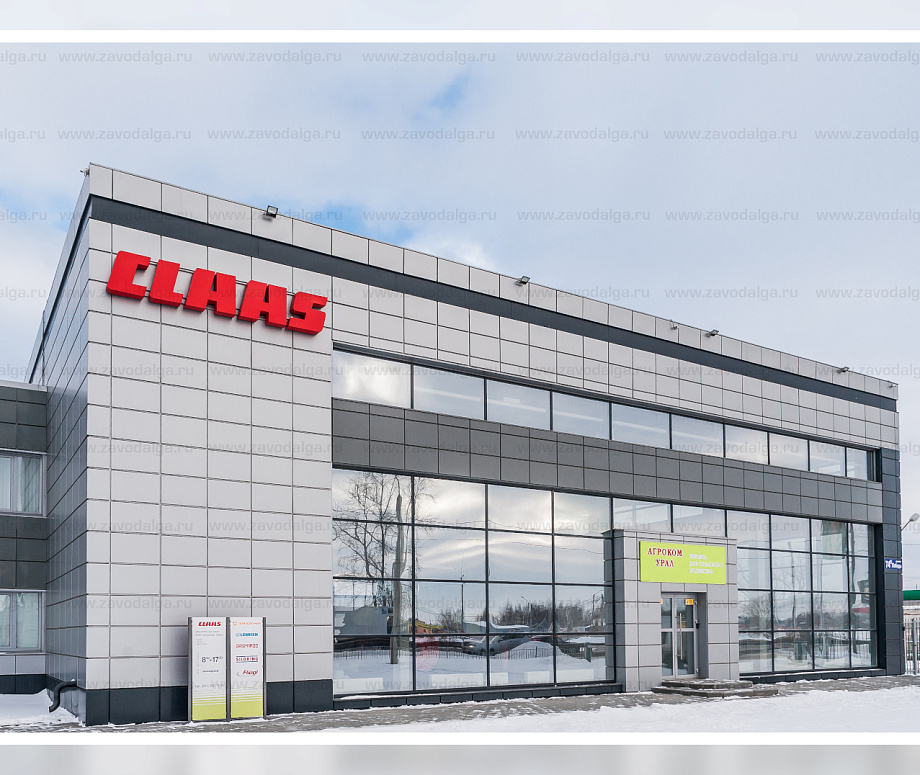

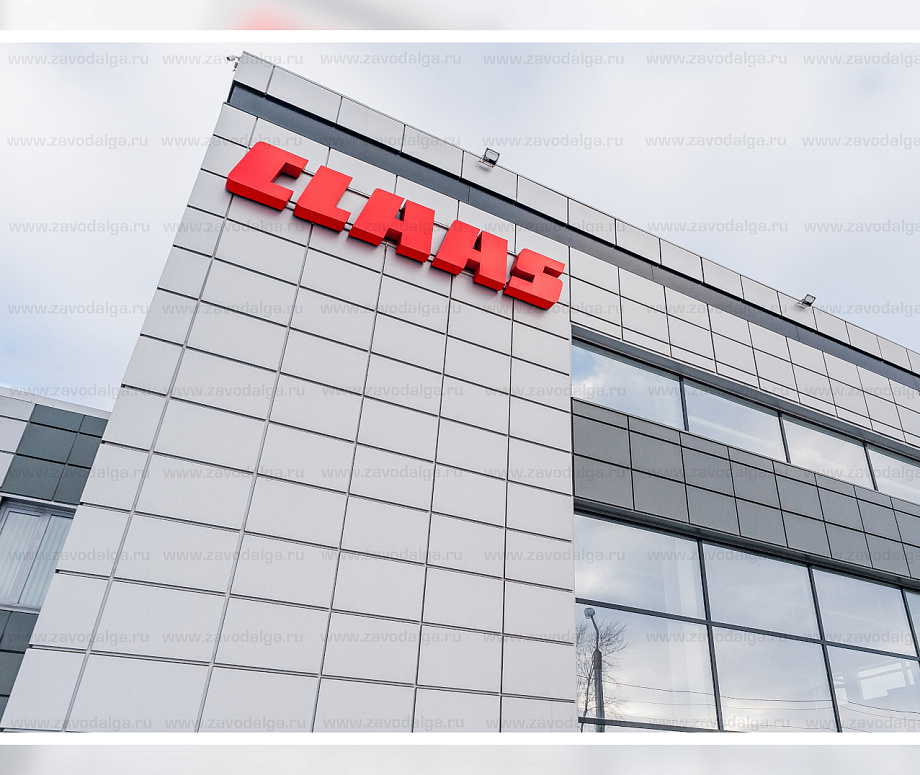

Офис компании «CLAAS»
Местоположение:
Копейск, Челябинская область
Тип объекта:
Административные и офисные здания
Используемая продукция:
Конструктивное решение:
Кассеты изготовлены по индивидуальным размерам из оцинкованной стали t=1,2мм в покрытии ПЭ (RAL7004; RAL7005) PolyUral (RAL7016)Цветовое решение:
ПЭ RAL 7004, RAL 7005; PolyUral RAL 7016
![Магазин "SPAR"](/upload/resize_cache/iblock/39a/920_775_2/IMG_0372_2_.jpg "Магазин "SPAR"")
![Магазин "SPAR"](/upload/resize_cache/iblock/eff/920_775_2/IMG_0375.jpg "Магазин "SPAR"")
![Магазин "SPAR"](/upload/resize_cache/iblock/692/920_775_2/IMG_0378.jpg "Магазин "SPAR"")
![Магазин "SPAR"](/upload/resize_cache/iblock/45c/920_775_2/IMG_0380.jpg "Магазин "SPAR"")

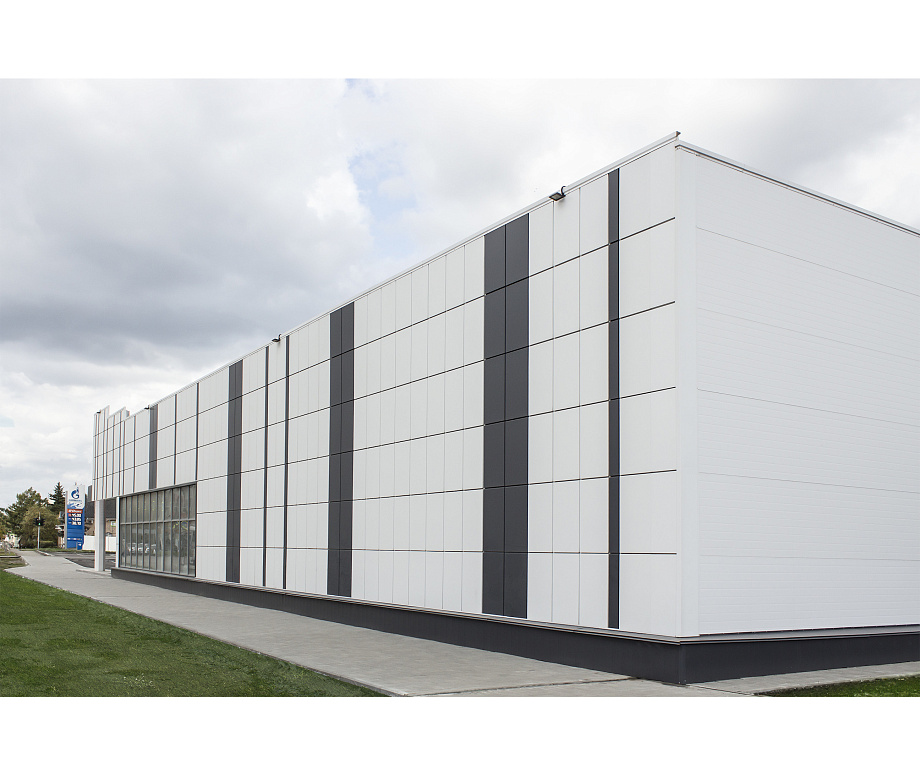

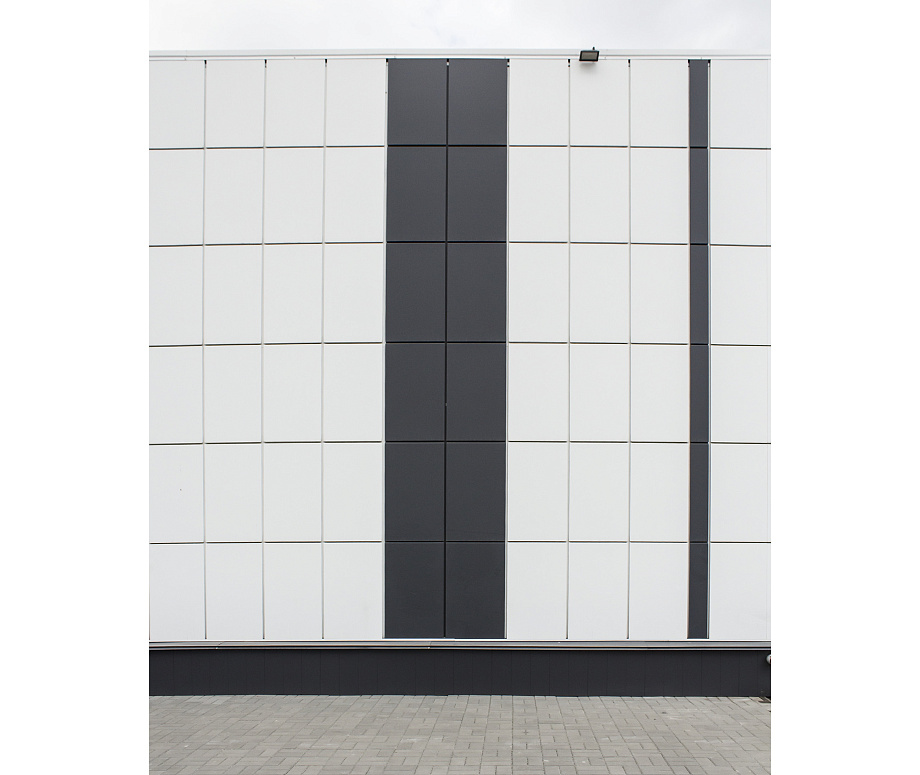

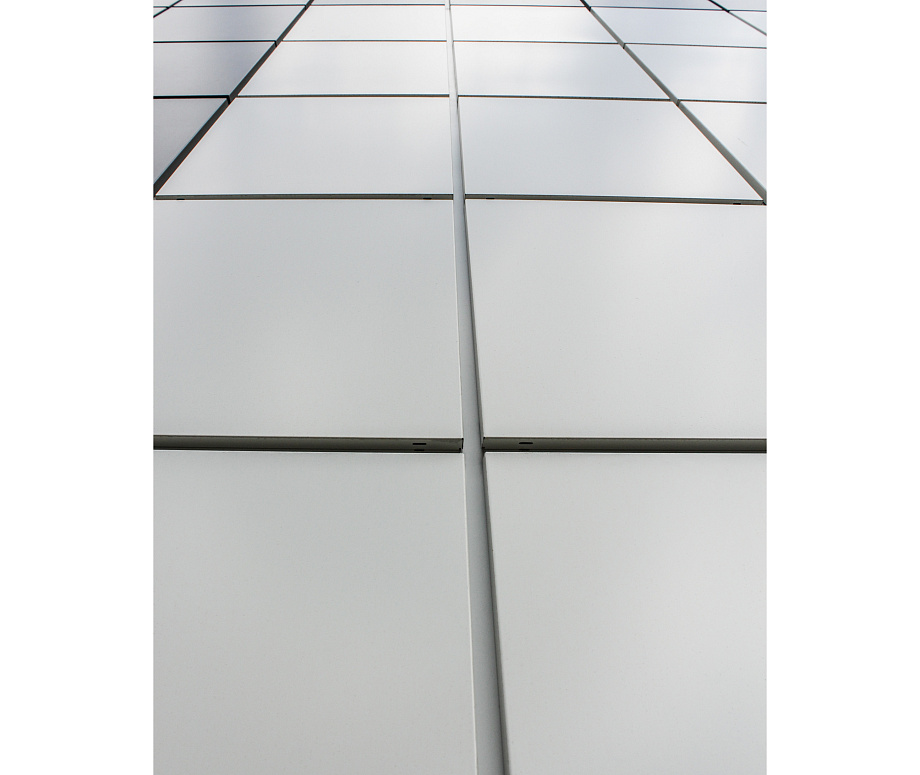

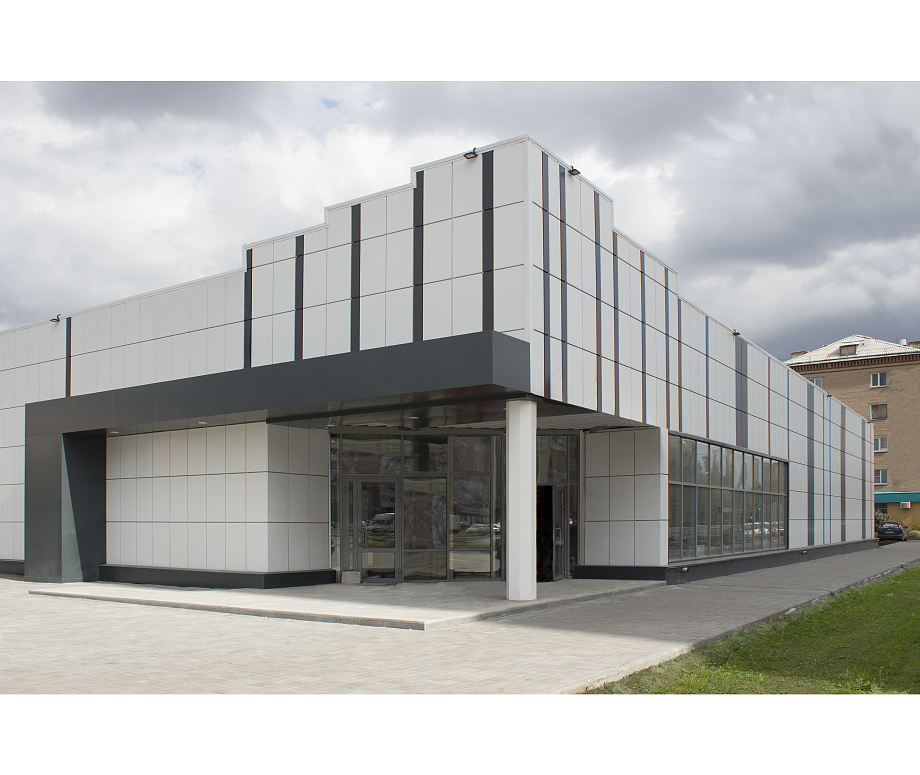

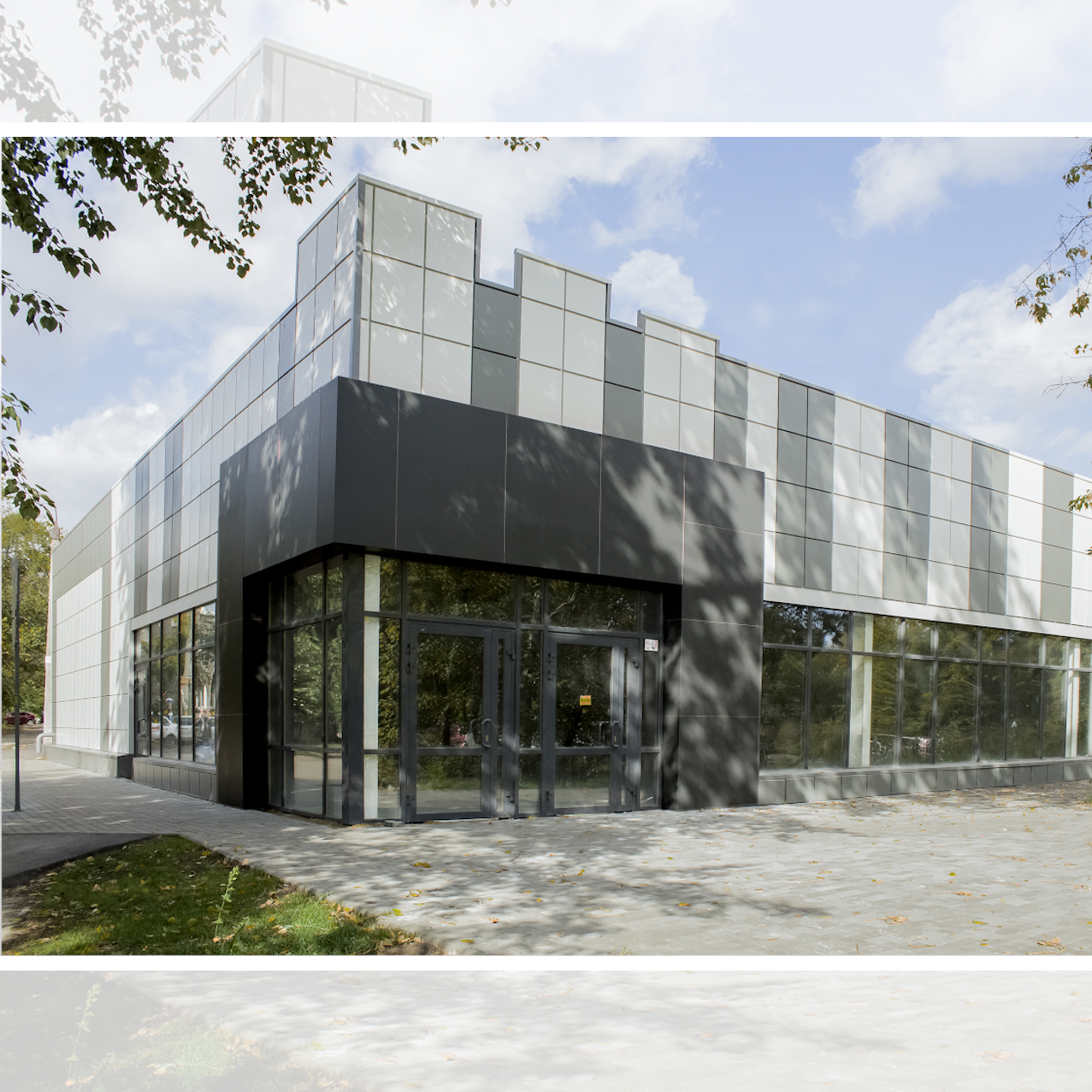

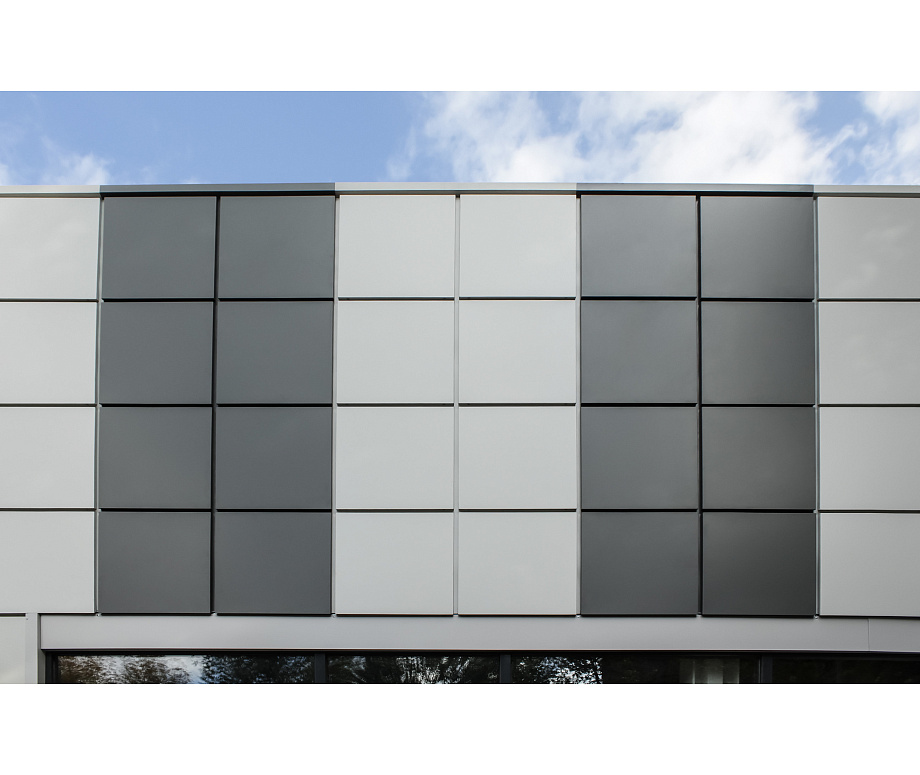

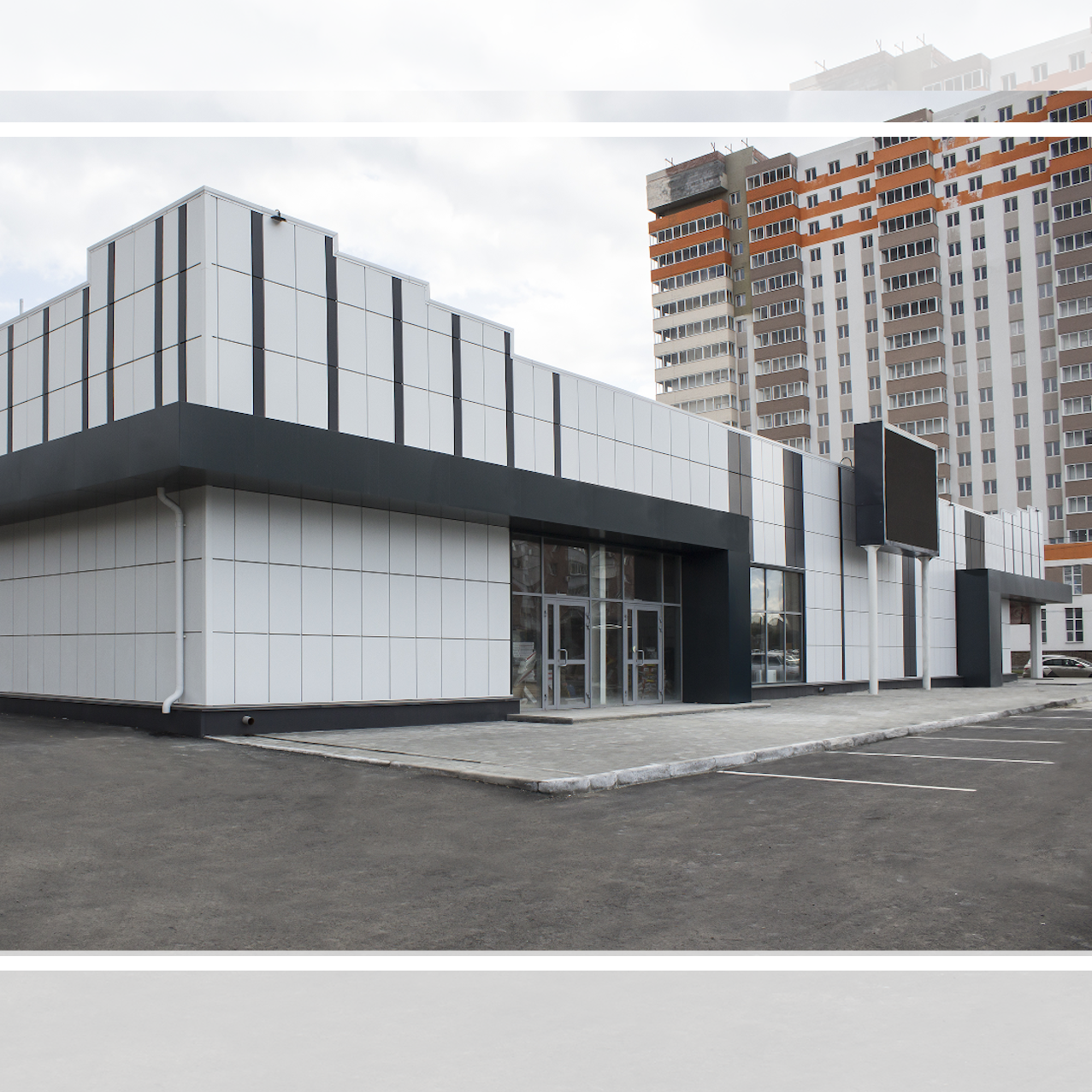

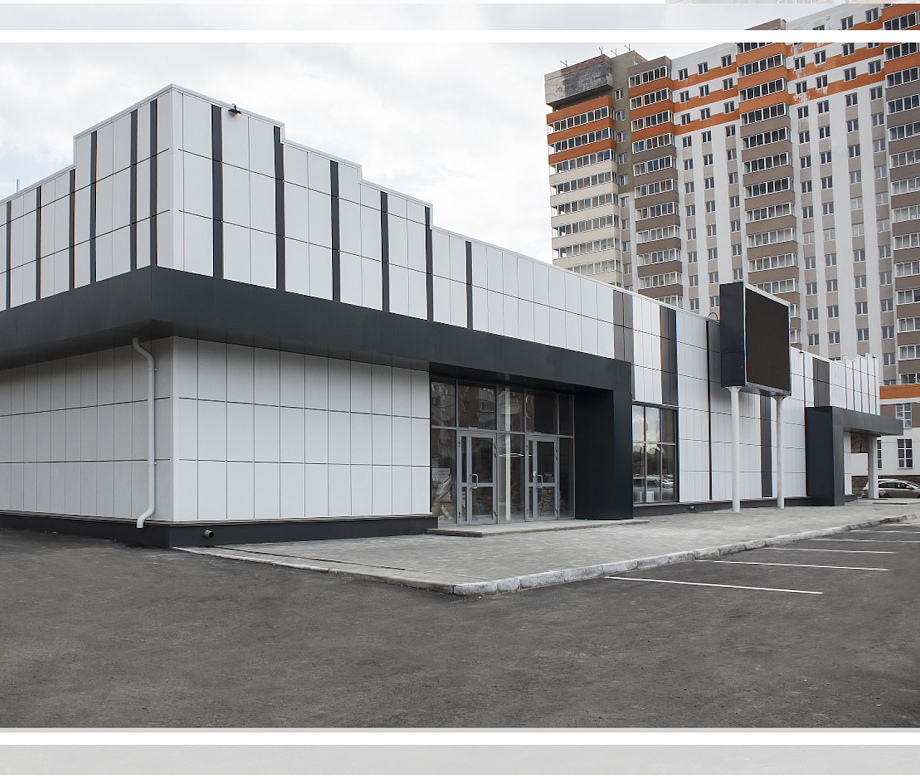

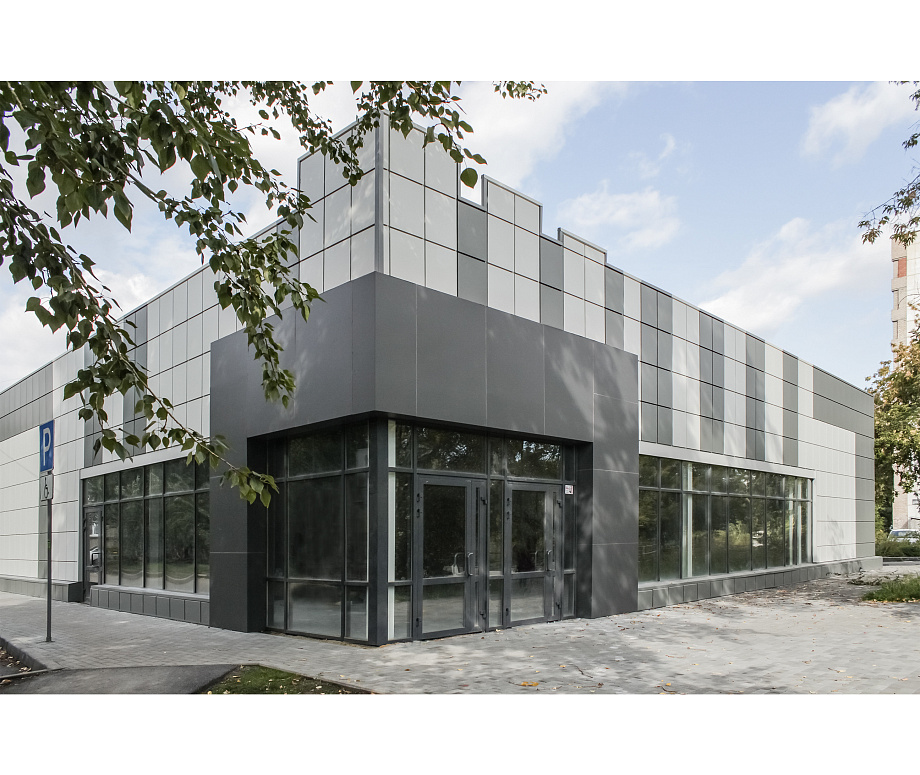

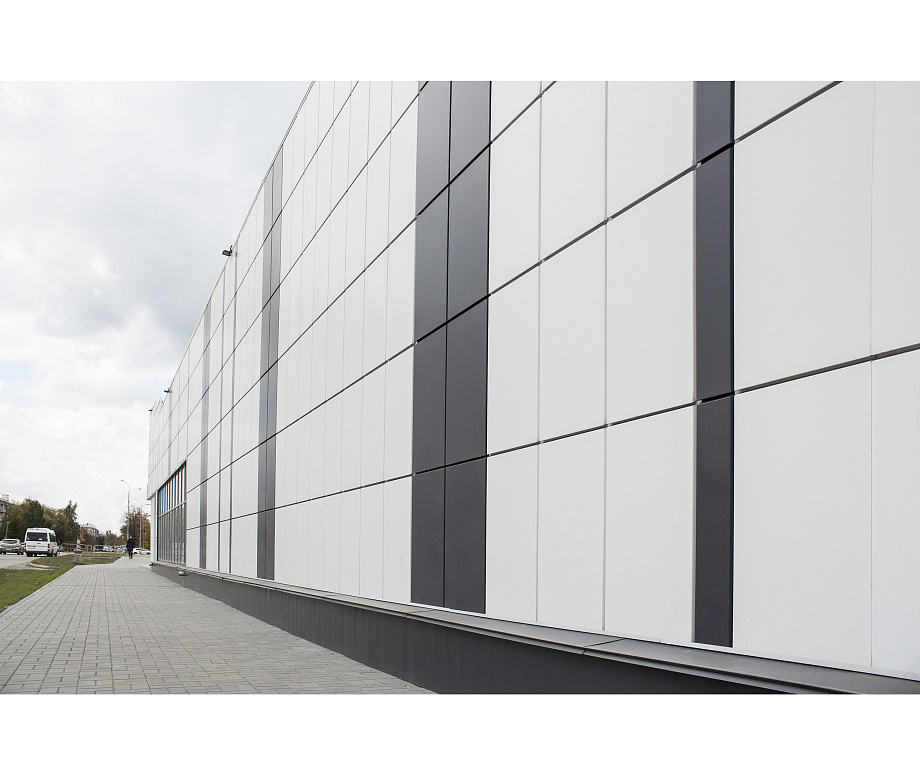

Магазин "SPAR"
Местоположение:
Копейск, Челябинская область
Тип объекта:
Торговые комплексы и магазины
Используемая продукция:
Конструктивное решение:
Кассеты одного типового размера 515*1170мм выполнены из оцинкованной стали t=1,2мм в покрытии ПЭ RAL 9003 и PolyUral RAL 7024Цветовое решение:
ПЭ RAL 9003; PolyUral RAL 7024
![Магазин "Пятёрочка"](/upload/resize_cache/iblock/c8c/920_775_2/IMG_0350.jpg "Магазин "Пятёрочка"")
![Магазин "Пятёрочка"](/upload/resize_cache/iblock/85d/920_775_2/IMG_0353.jpg "Магазин "Пятёрочка"")
![Магазин "Пятёрочка"](/upload/resize_cache/iblock/763/920_775_2/IMG_0354.jpg "Магазин "Пятёрочка"")
![Магазин "Пятёрочка"](/upload/resize_cache/iblock/c9f/920_775_2/IMG_0358.jpg "Магазин "Пятёрочка"")
![Магазин "Пятёрочка"](/upload/resize_cache/iblock/cc8/920_775_2/IMG_0359.jpg "Магазин "Пятёрочка"")

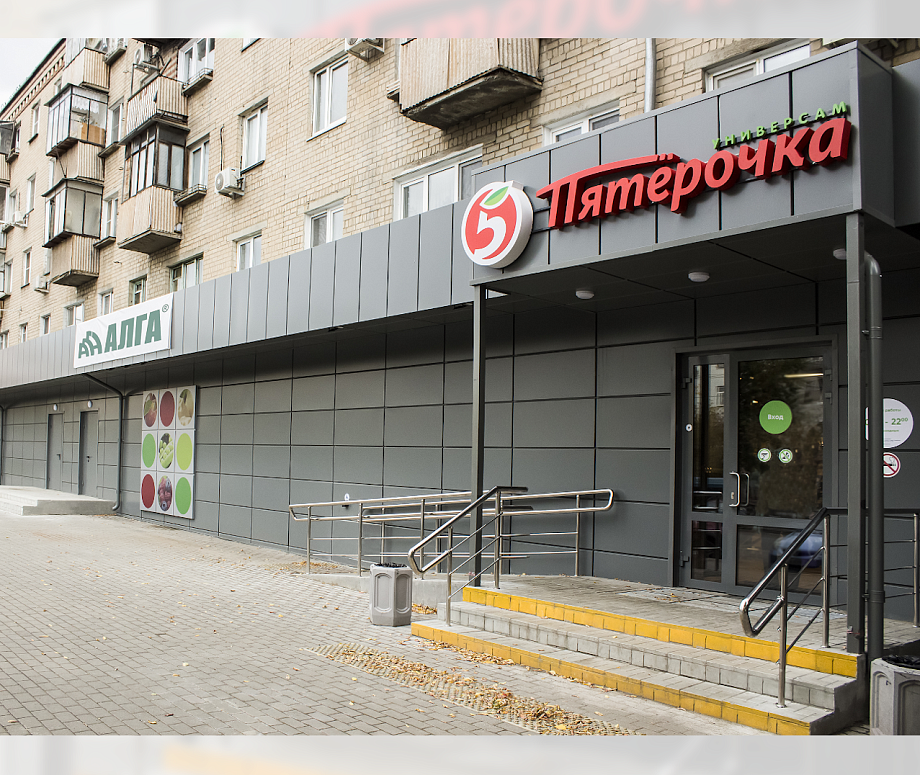

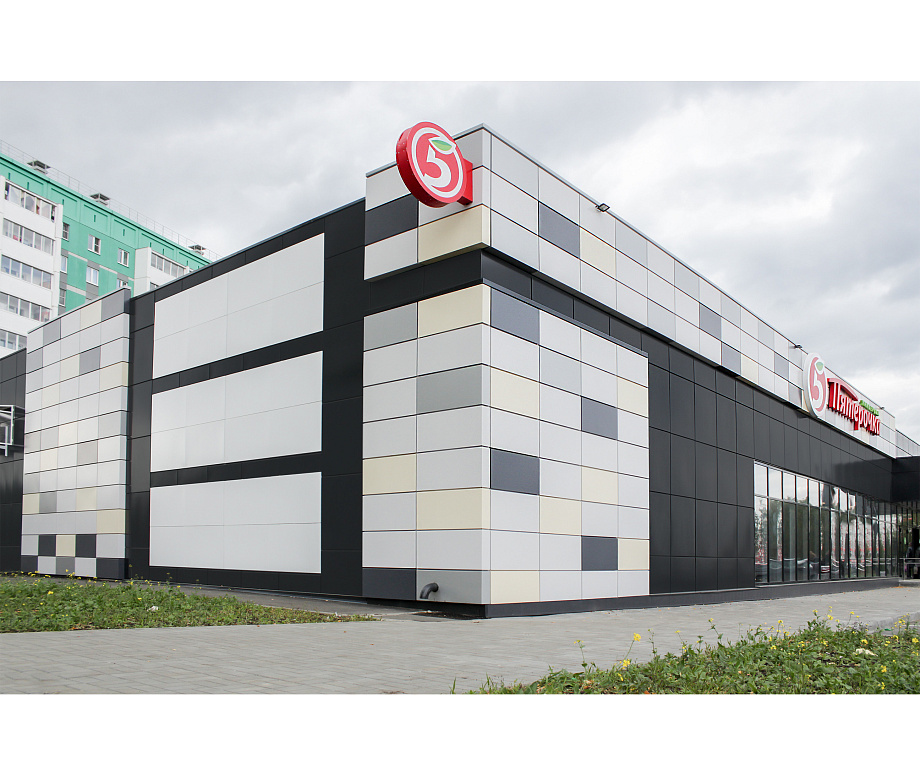

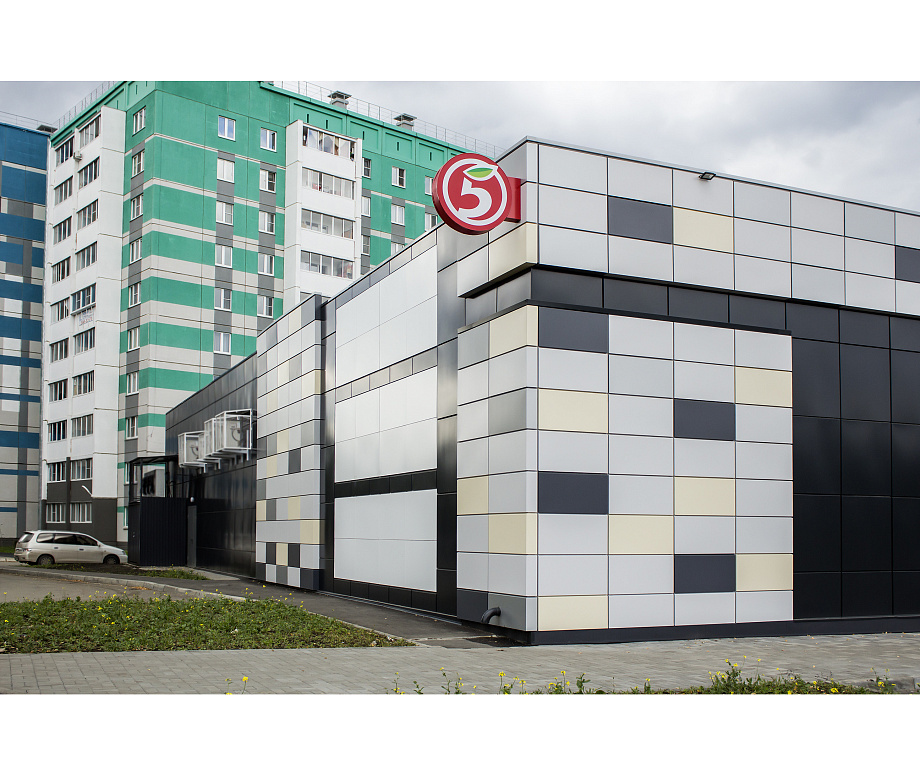

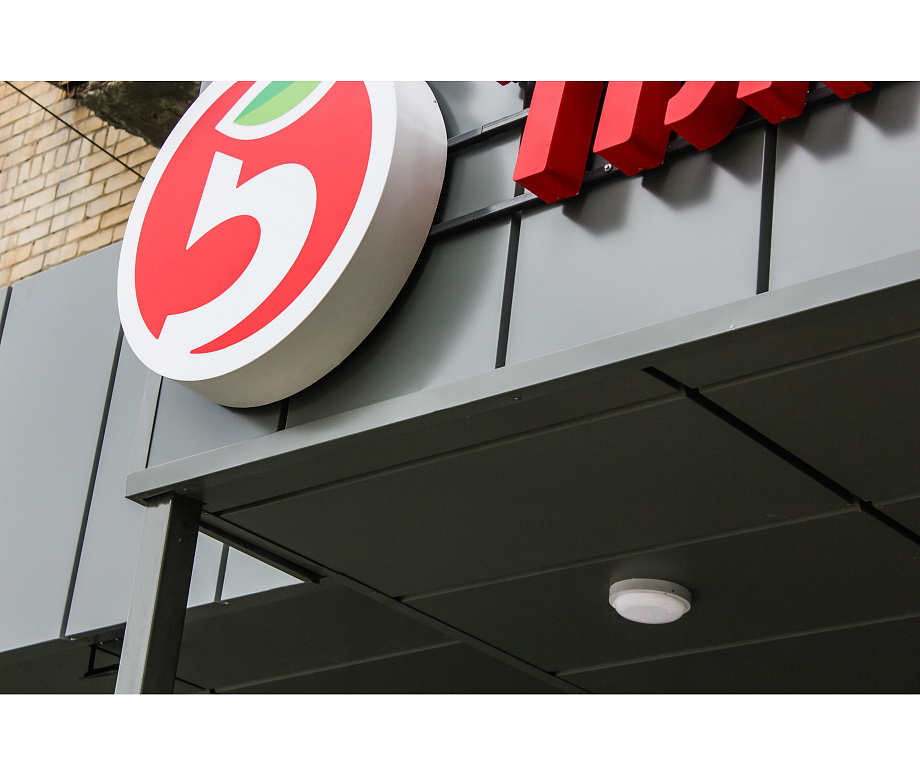

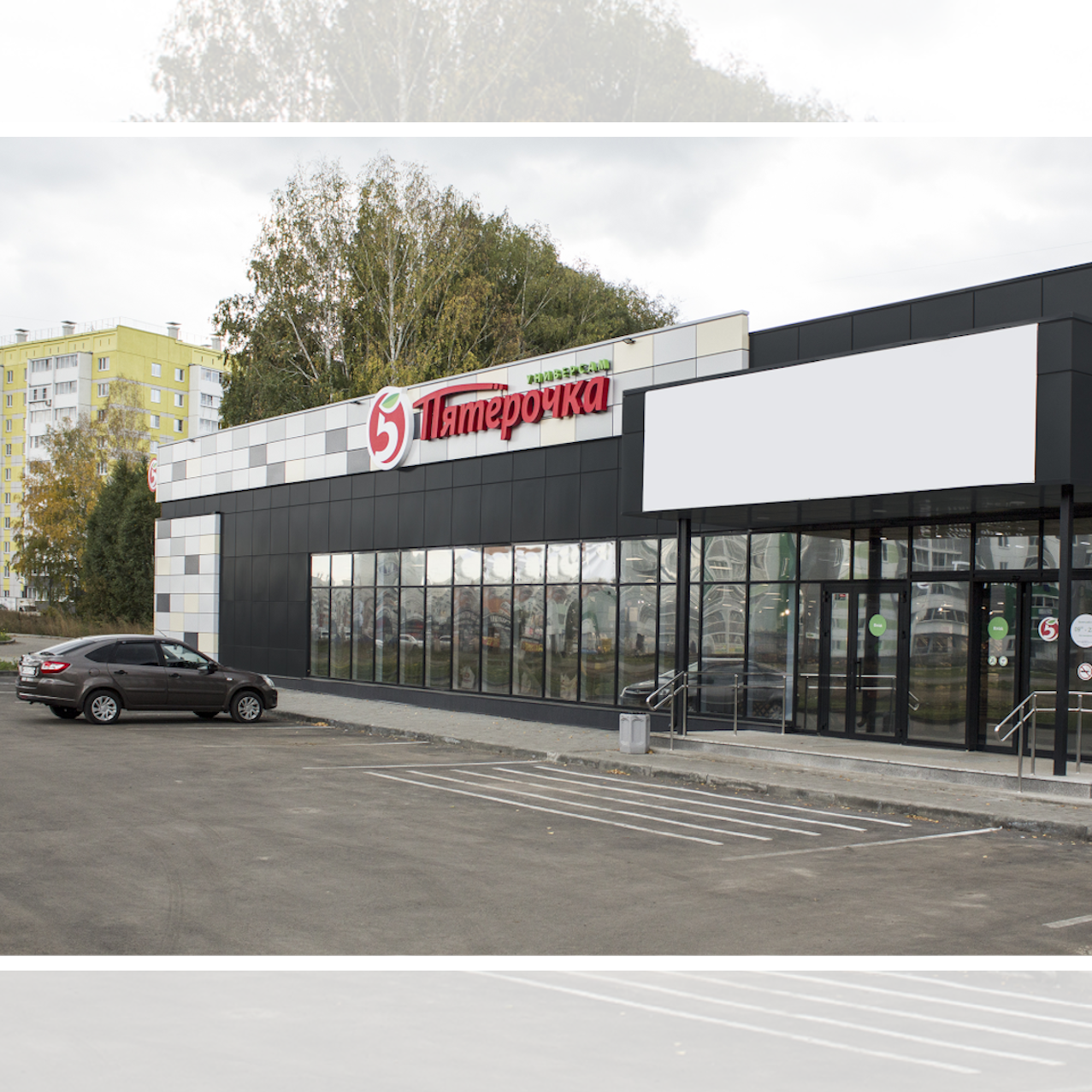

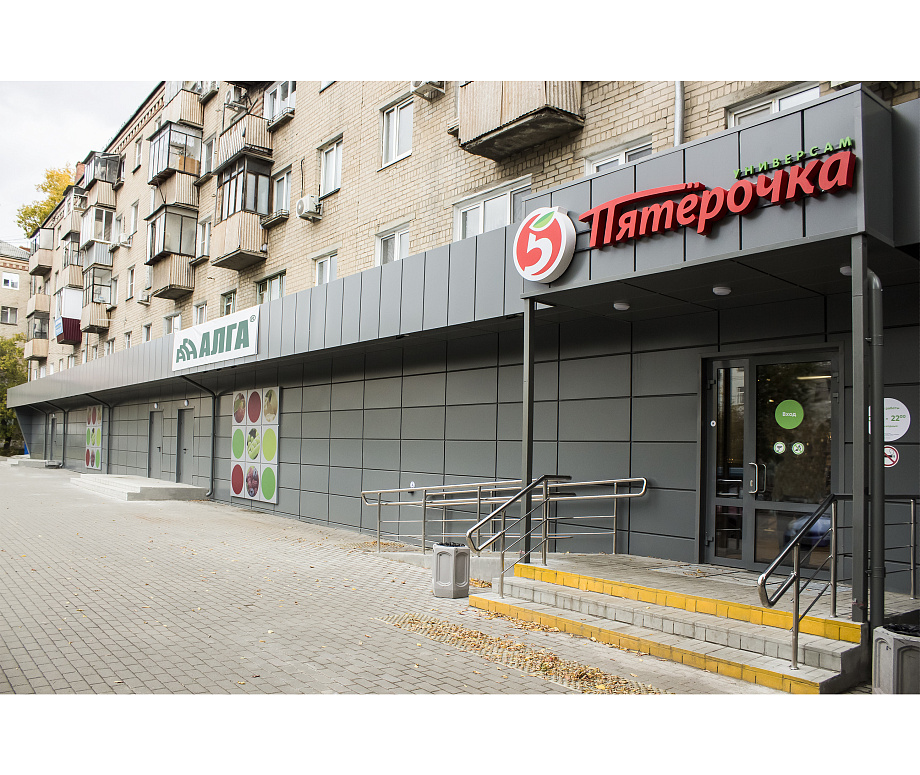

Магазин "Пятёрочка"
Местоположение:
Челябинск, Челябинская область
Тип объекта:
Торговые комплексы и магазины
Используемая продукция:
Конструктивное решение:
Кассеты одного типового размера 1170*515мм выполнены из оцинкованной стали t=1,2мм в покрытии ПЭЦветовое решение:
ПЭ RAL 7005
![Магазин "Пятёрочка"](/upload/resize_cache/iblock/b1c/920_775_2/IMG_0399.jpg "Магазин "Пятёрочка"")
![Магазин "Пятёрочка"](/upload/resize_cache/iblock/5dc/920_775_2/IMG_0401.jpg "Магазин "Пятёрочка"")
![Магазин "Пятёрочка"](/upload/resize_cache/iblock/355/920_775_2/IMG_0404.jpg "Магазин "Пятёрочка"")
![Магазин "Пятёрочка"](/upload/resize_cache/iblock/c03/920_775_2/IMG_0398.jpg "Магазин "Пятёрочка"")

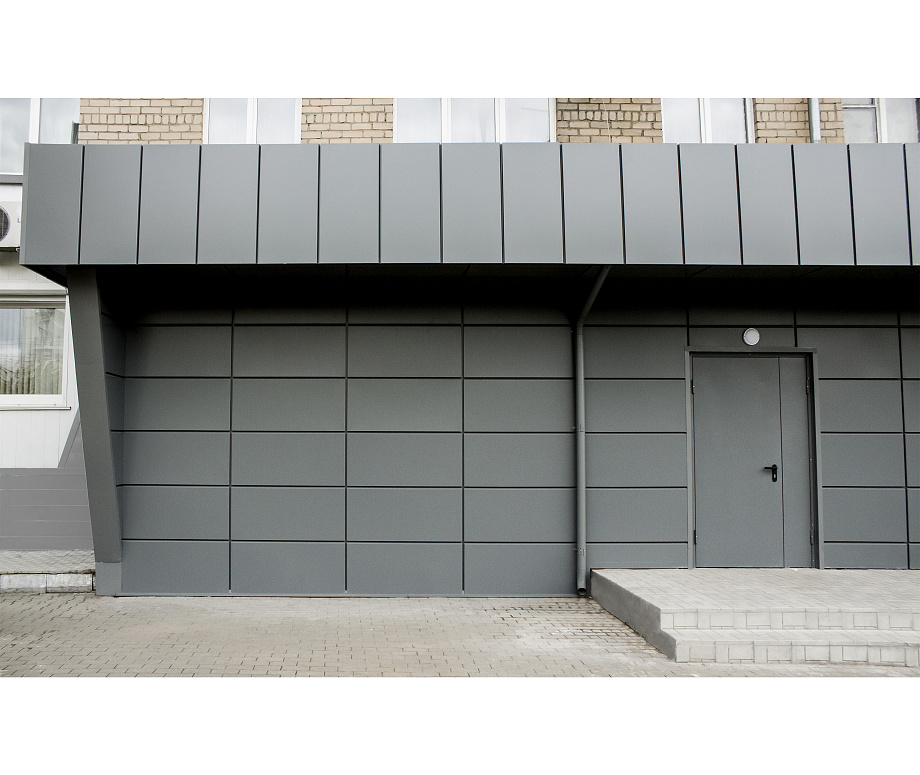

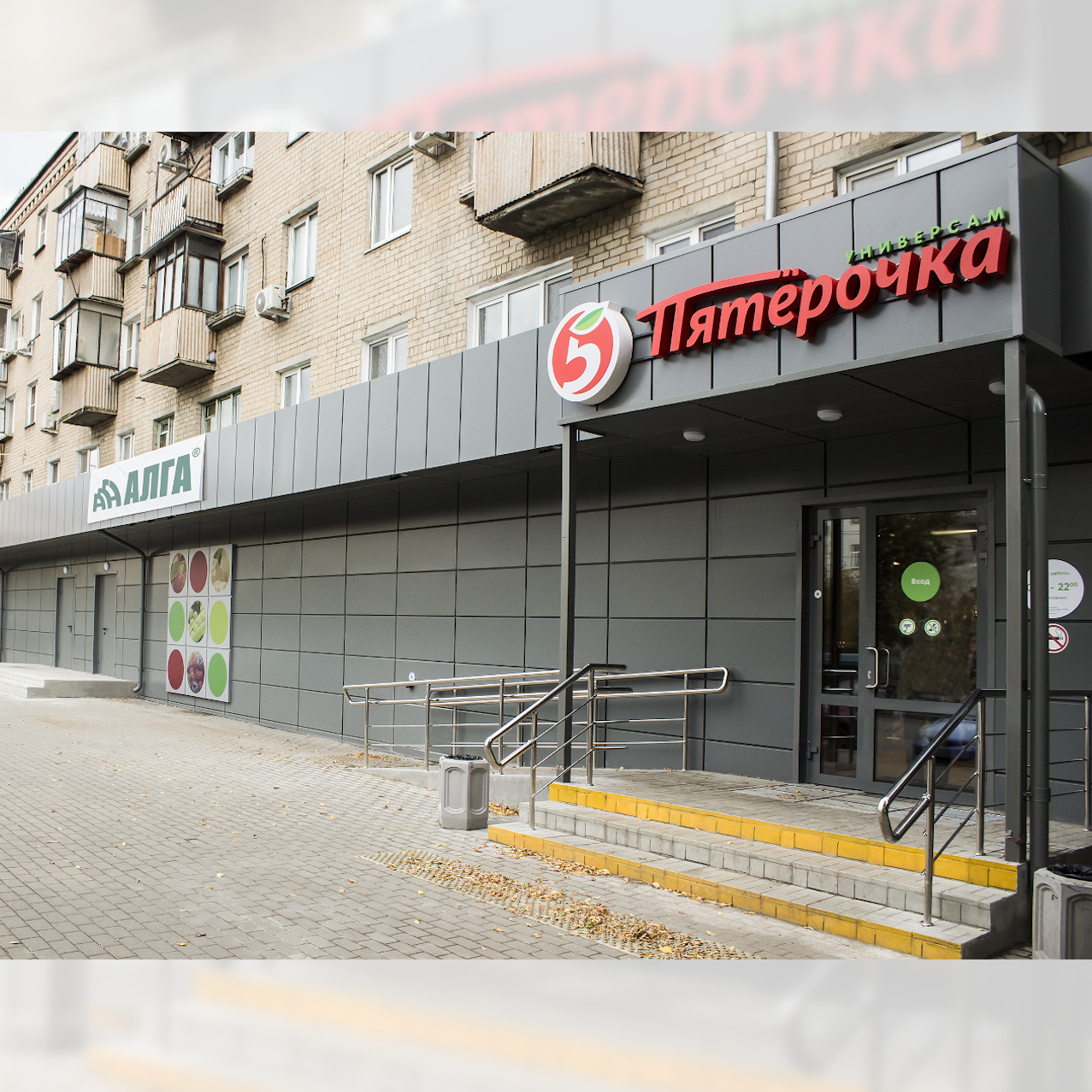

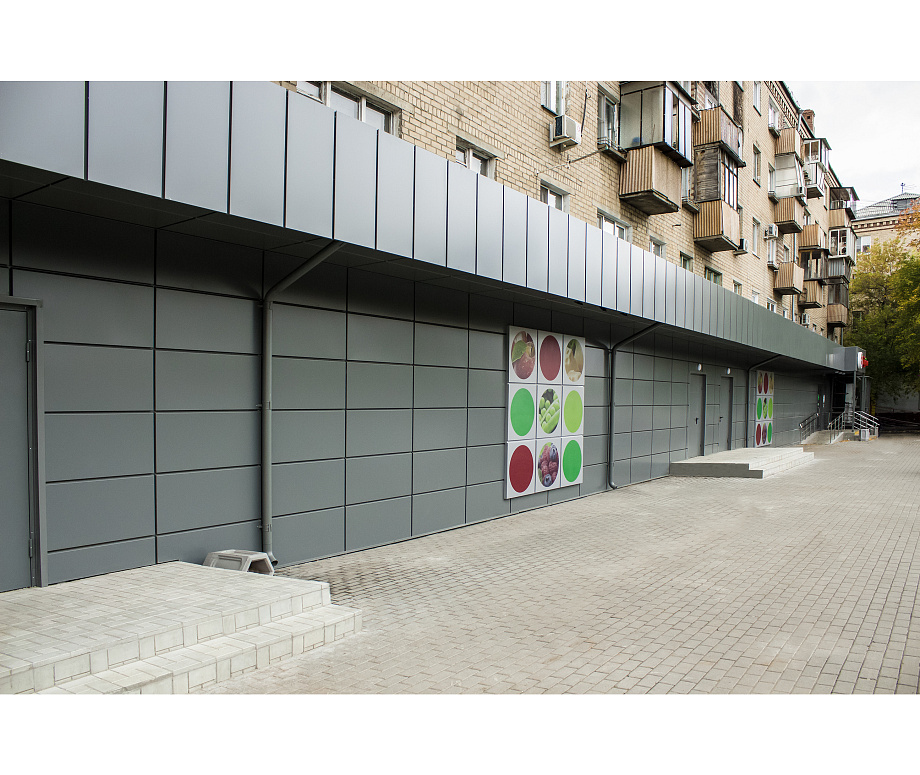

Магазин "Пятёрочка"
Местоположение:
Челябинск, Челябинская область
Тип объекта:
Торговые комплексы и магазины
Используемая продукция:
Конструктивное решение:
Кассеты изготовлены по индивидуальным размерам из оцинкованной стали t=1,0мм в покрытии ПЭ RAL 1015, RAL 9006 и PolyUral RAL 7021, RAL 7047Цветовое решение:
ПЭ RAL 1015, RAL 9006; PolyUral RAL 7021, RAL 7047
![Магазин "SPAR"](/upload/resize_cache/iblock/e2d/920_775_2/IMG_0336.jpg "Магазин "SPAR"")
![Магазин "SPAR"](/upload/resize_cache/iblock/357/920_775_2/IMG_0341.jpg "Магазин "SPAR"")
![Магазин "SPAR"](/upload/resize_cache/iblock/933/920_775_2/IMG_0343.jpg "Магазин "SPAR"")
![Магазин "SPAR"](/upload/resize_cache/iblock/dbc/920_775_2/IMG_0346.jpg "Магазин "SPAR"")
![Магазин "SPAR"](/upload/resize_cache/iblock/26b/920_775_2/IMG_0349.jpg "Магазин "SPAR"")
Магазин "SPAR"
Местоположение:
Челябинск, Челябинская область
Тип объекта:
Торговые комплексы и магазины
Используемая продукция:
Конструктивное решение:
Кассеты изготовлены по индивидуальным размерам из оцинкованной стали t=1,0мм в покрытии ПЭ RAL 9002 и PolyUral RAL 7005Цветовое решение:
ПЭ RAL 9002; PolyUral RAL 7005
